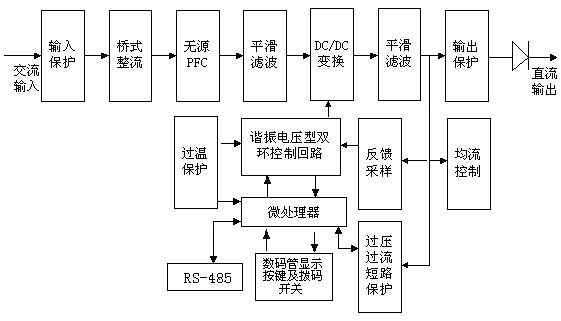

艾默生HD48100-5通信電源模塊的三相交流輸入首先經防雷和EMI濾波的過程處理，該部分電路可有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。HD48100-5整流模塊的三相交流電經整流和無源PFC處理后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。艾默生HD48100-5整流模塊的控制板負責PWM信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護，提供“四遙”接口。
