GZ22010-3直流屏充電模塊說明操作資料如下：

一、充電模塊技術指標：

GZ22010-3輸入三相交流額定電壓380VAC±20%

GZ22010-3輸出額定值DC10A/230V,電壓調節范圍198～286V

輸出限流范圍10%～105%額定電流,105%最大限流點,穩壓精度≤0.5% ,穩流精度≤0.5% ,紋波系數≤0.1% ,轉換效率≥92%。

GZ22010-3在額定輸入電壓、額定輸出情況下,動態響應

恢復時間：≤200μ s，超調：≤±5%,20%負載躍變到80%。

GZ22010-3輸出過壓保護：295±5VDC，不可恢復。

充電模塊GZ22010-3的輸出欠壓告警由監控設置，交流輸入欠壓保護值295±5VAC（恢復電壓 305±5VAC）

交流電壓正常后，GZ22010-3自動恢復工作,交流輸入過壓保護值465±5VAC（恢復電壓 455±5VAC）

整流模塊GZ22010-3的過溫保護：80℃±5（恢復溫度：65℃±5）降溫后自動恢復

冷卻方式：自然冷卻

外形尺寸：160mm×300mm×457mm（寬×高×深）

模塊凈重：≤12Kg

二、自冷模塊GZ22010- 3外形結構與接口

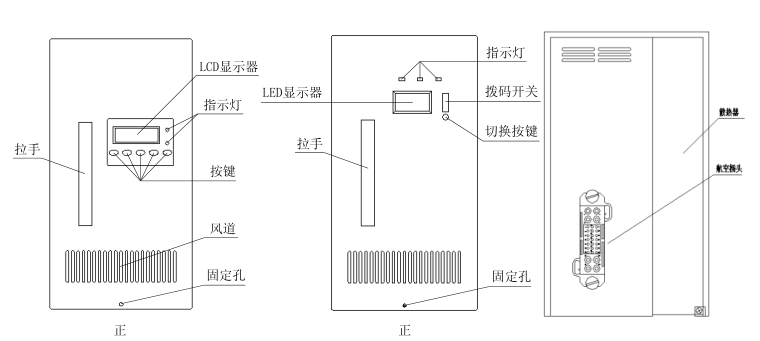

1.外形結構:

2.輸入輸出接口：

3.其他說明：

1）三相電中一相模塊的交流電源輸入端，輸入方式為三相三線制，無相序要求

2）三相電中一相

3）三相電中一相

4）保護地 PE 模塊的保護地引出端，和GZ22010-3模塊外殼相連接通信接口

5）485A 弱信號端，GZ22010-3模塊和上級設備的通信接口為串行異步傳輸模式，接口電平為 RS485

6）485B均流接口

7）均流+弱信號端，兩個或者兩個以上的GZ22010-3模塊輸出并聯時需要將此端并聯，聯以實現GZ22010-3模塊均分負載；建議：層間GZ22010-3模塊均流線連接請使用屏蔽線

8）均流-直流輸出

9）輸出+模塊的直流輸出端，輸出和機殼之間隔離

10）輸出-

注意: 為了保障安全，請確保將交流輸入中的保護地 E PE 端與大地正確連接；為了保障系統的可靠性，每個GZ22010-3模塊的三相交流輸入必須單獨配置進線空開。

三、自冷模塊GZ22010- 3操作說明

連接好電源和負載，將GZ22010-3模塊正確插入托架，上電后等待 5 秒鐘左右，GZ22010-3模塊啟動完成，在無故障的情況下，面板上僅綠色工作指示燈在閃爍，表示GZ22010-3模塊處于正常的工作狀態。GZ22010-3模塊采用 LCD 液晶顯示器，并配有 LED 工作指示燈，監控板上各按鍵及指示、燈功能見下所示:

1.ERR指示燈;當GZ22010-3模塊出現故障時，此燈開始閃爍，并直到故障排除

2.RUN指示燈:工作指示燈，表示GZ22010-3模塊已通入電源，直到模塊斷電，此燈熄滅

3.按鍵“+”/按鍵“﹣”用來調整設定的數字量，或者選擇GZ22010-3狀態量

4.按鍵“▲”按鍵“▼”用于移動光標

5.按鍵“SET”用來選中當前光標所處的菜單項

6.GZ22010-3模塊采用 LCD 液晶顯示，在有后臺監控控制情況下，以后臺監控為主，在無后臺監控時，可進行GZ22010-3模塊的基本操作。

四、GZ22010-3直流屏模塊菜單介紹

五、GZ22010-3模塊模塊告警/保護一覽

交流欠壓,輸入電源電壓過低，GZ22010-3整流模塊報警并自動關斷輸出，故障消除后能自動恢復

交流過壓,輸入電源電壓過高，GZ22010-3充電模塊報警并自動關斷輸出，故障消除后能自動恢復

過壓報警,模塊輸出電壓過高，GZ22010-3充電機報警顯示“過壓報警”，不關斷輸出

欠壓報警,模塊輸出電壓過低，GZ22010-3開關電源報警，但不關斷輸出，此故障在GZ22010-3模塊剛上電時都會出現，原因是，GZ22010-3充電模塊中有軟啟動保護電路，上電后一段時間（3～8秒），輸出電壓從零慢慢上升

過壓保護, GZ22010-3充電模塊輸出電壓過高，GZ22010-3報警并自動關斷輸出，同時顯示“過壓保護”，故障消除不能自動恢復，必須重新上電

過流保護, GZ22010-3輸出電流過高，模塊GZ22010-3報警并自動關斷輸出

過溫保護, GZ22010-3溫度過高，GZ22010-3整流模塊報警并自動關斷輸出

注意: 出現保護故障時，直流屏模塊GZ22010-3會自動關斷輸出，其中輸出過壓保護具有自鎖功能，確認無故障后須重新上電才能恢復；其余保護在故障排除后（GZ22010-3模塊帶電）立即恢復。

以上問題仍無法解決時，請聯系直流屏維修服務商廣深直流屏技術中心獲取專業技術支持！
