電源系統在兩路交流輸入電源中自動選擇一路給充電模塊供電。充電模塊將交流變換成直流后一方面對蓄電池組充電，另一方面給合閘負荷供電，同時再經過電壓調節器調壓后向控制負荷供電。監控模塊監測電源系統中各種模擬量和數據量，向遠端監控系統上報電源系統各種運行數據，也可以通過其后部的干接點輸出電源系統故障信息。

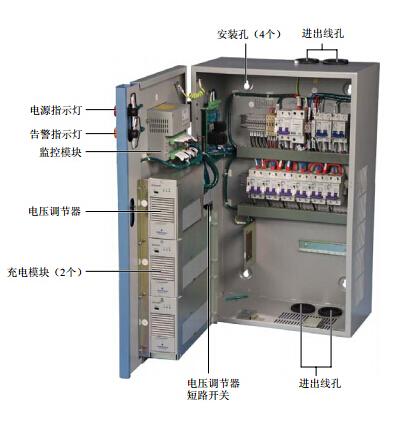

廣深電氣壁掛式直流屏系統主要特點如下：

采用開關電源特有的模塊化設計，冗余熱備份。

超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所。

充電模塊可帶電插拔，在線維護，方便快捷。

充電模塊采用國際最新軟開關技術，轉換效率高，電磁干擾小。

硬件低差自主均流技術，模塊間輸出電流不平衡度典型值為±3％。

充電模塊通過 CE 安規和電磁兼容認證，可靠、安全。

開放式接口設計，具有強大的通訊功能，很方便實現與變電站RTU裝置或電廠計算機監控系統DCS相連。

蓄電池自動管理及保護，實時自動監測蓄電池工作狀態及各項參數。配合電池巡檢儀使用更加方便監測蓄電池組及其各單體電池的故障狀態。

內置絕緣監測繼電器，也可以外置絕緣繼電器或者絕緣監測儀，靈活方便且實時監測直流母線絕緣狀。
