PMU-S51觸摸屏監控模塊主要參數與特性

英可瑞PMU-S51觸摸屏監控模塊采用Intel八位單片機，使用320×240點陣液晶作為顯示窗口，全漢化顯示，人機界面友好。采用先進的四線電阻式觸摸網板，取代傳統的按鍵開關，具有壽命長、可靠性高等優點。監控模塊負責收集處理系統的所有數據，判斷定位系統故障，并自動完成電池管理。監控模塊可通過RS232和RS485通信口與遠程監控系統完成“四遙”功能。

PMU-S51直流屏監控模塊主要性能參數：
● 工作電源：85V~320VDC，176V~264VAC
● 最大功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 內部通信端口：RS485
● 后臺通信端口：RS485和RS232
● 電池管理：自動均浮充轉換
                     充電限流
                     定時均充
                     溫度補償
● 控制功能：高頻整流模塊開、關機
                     高頻整流模塊限流調節
                     高頻整流模塊電壓調節
                     電池均/浮充轉換
● 告警功能：輸出一個告警干結點
                     蜂鳴器聲音告警
● 絕緣強度：通信端口對大地耐壓500VAC/1Min
                     電源端口對大地耐壓2500VAC/1Min
                     電源端口與通信端口耐壓2500VAC/1Min

直流屏PMU-S51觸摸屏監控模塊的性能特點：
● 符合高等級的抗擾度國際標準，工作穩定可靠
● 設置數據密碼保護，保證設備維護、操作權限
● 大屏幕液晶中文顯示，界面友好，易操作
● 監控可同時管理兩組電池，并可監測兩段母線數據
● 提供RS232、RS485硬件接口，可方便接入遠程監控系統
● 支持CDT、MODBUS、IEC103等多種規約，易于接入遠程監控系統
● 可存款100條歷史故障數據、24條充電記錄

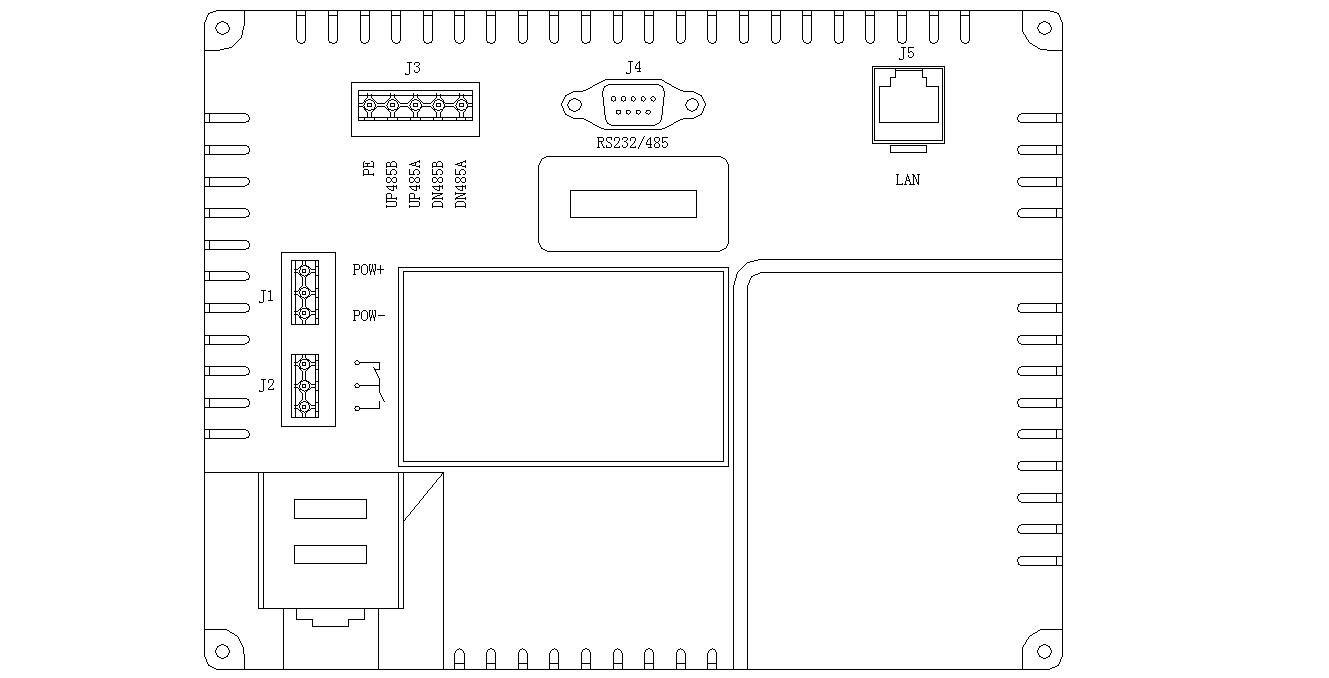

PMU-S51直流屏監控模塊接口如圖1所示:

圖1監控模塊接口

直流屏監控模塊接線定義如表1所示:

表1監控模塊接線定義
