直流屏交流監控單元PMU-A21
索引：本站原創 發布日期：2021-01-22
直流屏交流監控單元PMU -A21
1交流監控單元結構尺寸圖

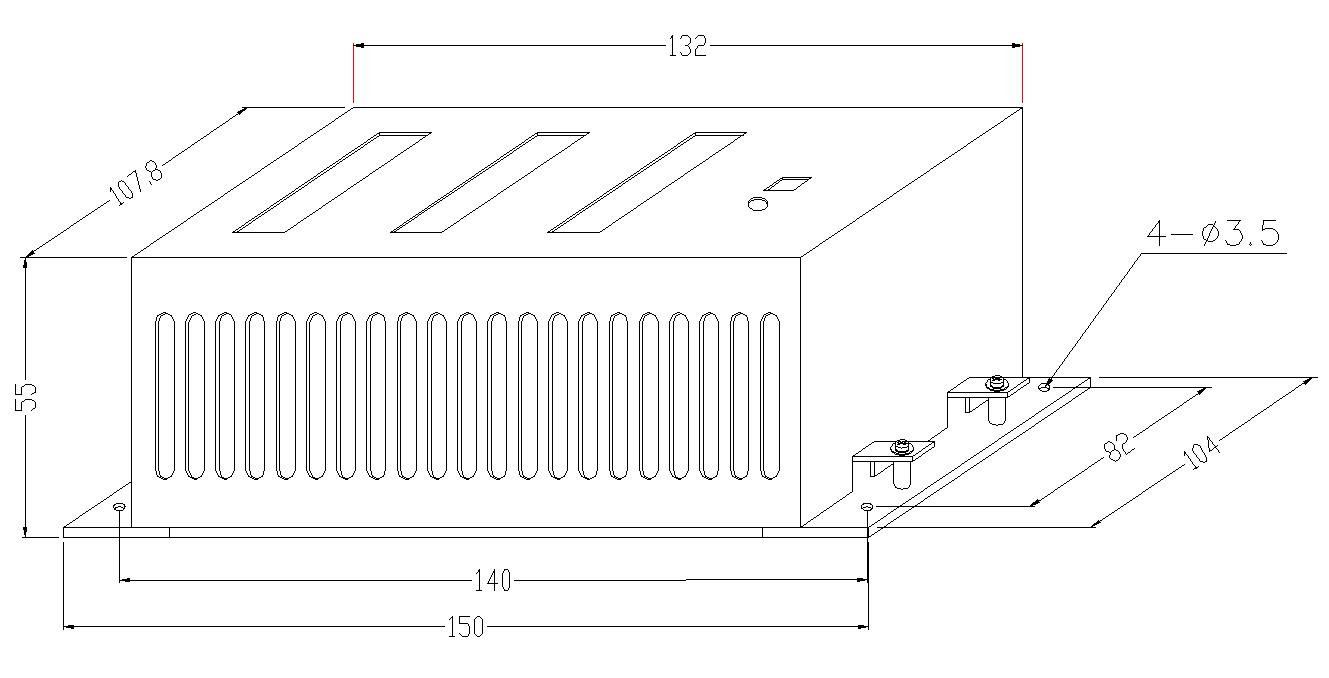

圖1 PMU-A21監控單元外形圖（單位：mm）
2 PMU-A21交流監控單元基本功能
交流監控單元采用八位單片機，負責測量兩路三相的交流相電壓，并根據交流電壓來自動切換兩路交流接觸器。交流監控單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下：
● 測量兩路三相交流電壓
● 根據交流電壓的狀態自動切換兩路交流接觸器
● 測量一相交流工作電流
● 測量兩路接觸器的工作狀態、防雷狀態、五路交流空開狀態
● 通過RS485通信總線與系統監控模塊完成數據交換
● 可設兩個通訊地址，并有自定義INP協議及標準MODBUS-RTU協議可選
3 直流屏交流監控單元PMU-A21參數特性
監控單元性能參數
● 供電電源：85V~320V（DC），176V~264V（AC）
● 額定功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 模擬量測量路數：7路（交流量）
● 交流電壓測量精度：±1%
● 開關量輸入路數：8路（無源常開結點）
● 結點輸出路數：2路（額定電流5A）
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2500VAC/1Min
交流端口與工作電源端口耐壓2500VAC/1Min。

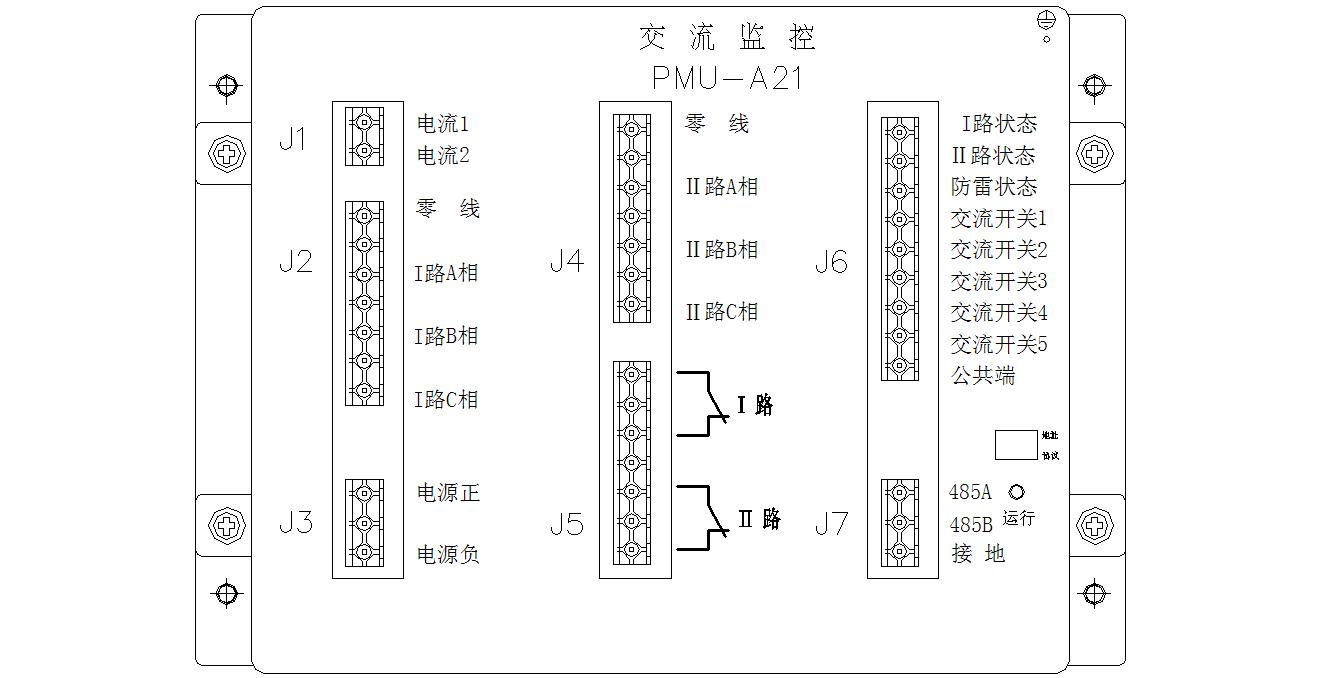

圖2 PMU-A21監控單元接口
監控單元接線定義如表1所示:
表1監控單元接線定義
|
序號
|
項目
|
管腳
|
管腳定義
|
備 注
|
|
1
|
J1
|
1
|
交流工作電流互感器輸出1端
|
交流電壓范圍為0~5VAC，交流電流互感器的變換量程為50A/5A，且互感器輸出要并接一個1Ω/10W電阻
|
|
2
|
交流工作電流互感器輸出2端
|
|||
|
2
|
J2
|
1
|
零線輸入
|
|
|
3
|
一路交流電A相
|
|||
|
5
|
一路交流電B相
|
|||
|
7
|
一路交流電C相
|
|||
|
3
|
J3
|
1
|
輸入電壓正
|
|
|
2
|
空
|
|||
|
3
|
輸入電壓負
|
|||
|
4
|
J4
|
1
|
零線輸入
|
|
|
3
|
二路交流電A相
|
|||
|
5
|
二路交流電B相
|
|||
|
7
|
二路交流電C相
|
|||
|
5
|
J5
|
1
|
一路交流接觸器控制干結點
|
內部帶5A保險管
|
|
3
|
||||
|
5
|
二路交流接觸器控制干結點
|
|||
|
7
|
||||
|
序號
|
項目
|
管腳
|
管腳定義
|
備 注
|
|
6
|
J6
|
1
|
一路狀態
|
所有開關量信號要求都為無源干結點信號，且為常開觸點。開關量公共端與交流零線共地，要求在配線時采用耐壓400V以上的線材
|
|
2
|
二路狀態
|
|||
|
3
|
防雷狀態
|
|||
|
4
|
交流空開1跳閘信號
|
|||
|
5
|
交流空開2跳閘信號
|
|||
|
6
|
交流空開3跳閘信號
|
|||
|
7
|
交流空開4跳閘信號
|
|||
|
8
|
交流空開5跳閘信號
|
|||
|
9
|
開關量公共端
|
|||
|
7
|
J7
|
1
|
RS485A
|
推薦客戶采用多芯屏蔽線
|
|
2
|
RS485B
|
|||
|
3
|
屏蔽接大地
|
|||
|
8
|
LED
|
|
當LED閃爍時，表示程序在運行
|
|
|
9
|
SW1
|
1
|
設監控單元通訊地址
|
ON時， 第一個地址；
OFF時，第二個地址
|
|
2
|
設監控單元通訊協議
|
ON時，INP通訊協議
OFF時，MODBUS-RTU協議
|
