PMU-D21直流屏監控單元資料說明
索引：直流屏監控,直流屏,直流屏操作 發布日期：2021-01-25

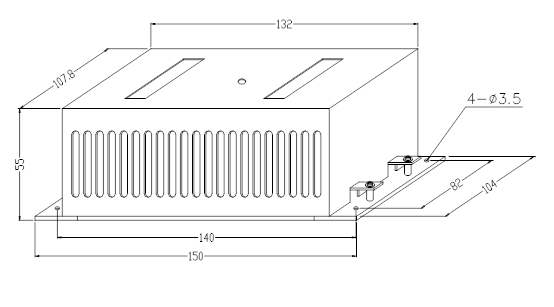

圖1 PMU-D21監控單元外形圖（單位：mm）
直流監控單元PMU-D21采用八位單片機，負責測量環境溫度、母線、電池參數。直流監控單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下：
● 測量兩段母線電壓、電流
● 測量兩組電池電壓、電流
● 測量一路環境溫度
● 測量三個0~5VDC模擬量數據，其系數可設置
● 通過RS485通信總線與系統監控模塊完成數據交換
PMU-D21監控單元性能參數
● 供電電源：85V~320V（DC），176V~264V（AC）
● 額定功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 母線電壓測量路數：6路
● 母線電壓測量范圍：0~320VDC
● 母線電壓測量精度：0.2%
● 電流測量路數：4路
● 電流測量輸入范圍：-5V~+5VDC
● 擴展量測量輸入路數：3路
● 擴展量測量輸入范圍：0~5VDC
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2000VAC/1Min
直流采樣端口與工作電源端口耐壓2500VAC/1Min。
直流屏監控單元PMU-D21接口圖如2所示:

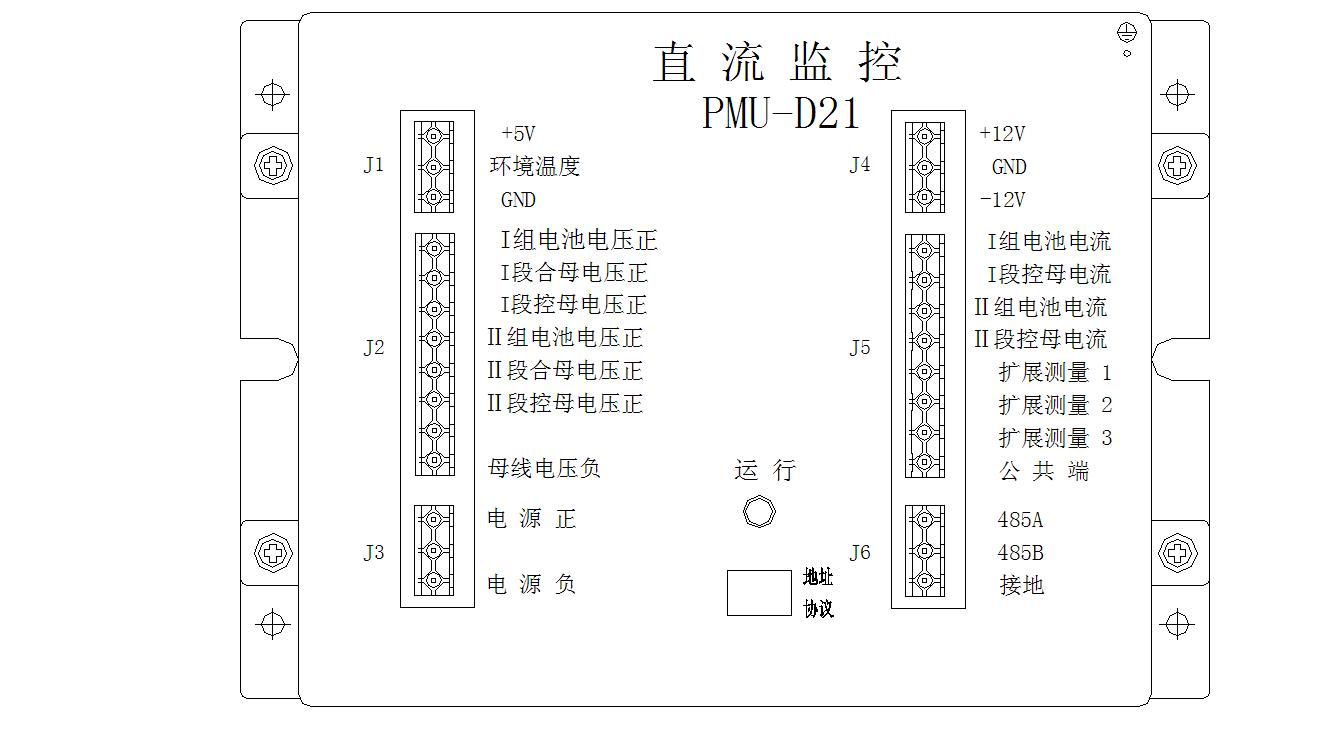

圖2 PMU-D21監控單元接口圖
直流電源系統監控單元PMU-D21接線定義如表1所示:
表1 監控單元接線定義
|
序號
|
項目
|
管腳
|
管腳定義
|
備 注
|
|
1
|
J1
|
1
|
溫度傳感器供電電源
|
此溫度傳感器由我司配置，不可隨意用其他溫度傳感器
|
|
2
|
溫度傳感器輸出
|
|||
|
3
|
溫度傳感器供電電源地
|
|||
|
2
|
J2
|
1
|
第一組電池電壓正
|
要求所有的測量模擬量為共負極性的直流量，輸入范圍為0~320V
|
|
2
|
第一段合母電壓正
|
|||
|
3
|
第一段控母電壓正
|
|||
|
4
|
第二組電池電壓正
|
|||
|
5
|
第二段合母電壓正
|
|||
|
6
|
第二段控母電壓正
|
|||
|
7
|
空
|
|||
|
8
|
直流系統母線共負端
|
|||
|
3
|
J3
|
1
|
電源正
|
供電電壓可交直流兩用，直流范圍為85~320V，交流范圍為176V~264V
|
|
2
|
空
|
|||
|
3
|
電源負
|
|||
|
序號
|
項目
|
管腳
|
管腳定義
|
備 注
|
|
4
|
J4
|
1
|
+12V
|
給測量電流及擴展測量傳感器供電，負荷不大于200mA。禁止將GND端與大地相連！
|
|
2
|
GND
|
|||
|
3
|
-12V
|
|||
|
5
|
J5
|
1
|
一組電池電流輸入
|
電流輸入采自電流霍爾傳感器的輸出，范圍為-5V~+5V的直流模擬量，霍爾傳感器采用±12V供電
|
|
2
|
一段控母電流輸入
|
|||
|
3
|
二組電池電流輸入
|
|||
|
4
|
二段控母電流輸入
|
|||
|
5
|
擴展測量1輸入
|
擴展測量輸入的范圍為0~5V的直流模擬量
|
||
|
6
|
擴展測量2輸入
|
|||
|
7
|
擴展測量3輸入
|
|||
|
8
|
共負端
|
此共負端與母線負屬于同一電氣
|
||
|
6
|
J6
|
1
|
RS485A
|
推薦客戶采用多芯屏蔽線，將屏蔽層接大地，多余的芯線不要作接地處理!
|
|
2
|
RS485B
|
|||
|
3
|
屏蔽接大地
|
|||
|
7
|
LED
|
|
|
當LED閃爍時，表示程序在運行
|
|
8
|
SW
|
1
|
設通訊地址
|
ON為第1號D21地址，OFF為2號D21地址。
|
|
2
|
設通訊協議
|
ON為INP協議，OFF為MODBUS協議
|
母線電壓信號采樣（以單段母線為例）

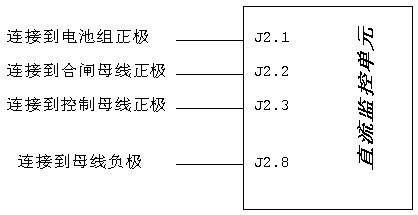

圖3 PMU-D21監控單元接線圖
上圖為單段母線共負極接線原理圖。如系統有兩段母線時且母線共負時，可將第二段母線的直接連接到J2的其他對應腳位；如系統有兩段母線但母線不共負時，則系統需要采用兩個直流監控單元，分別采樣兩段母線的電壓參數。
