開關量監控單元PMU-K2說明書
索引：監控單元PMU-K2,監控單元接口圖,通信電源模塊 發布日期：2021-01-29

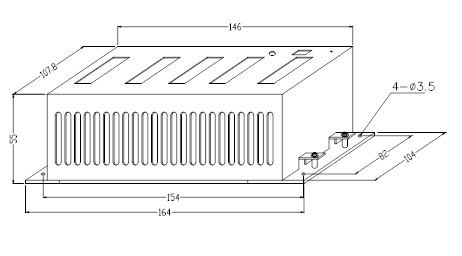

圖1 PMU-K2監控單元外形圖（單位：mm）
開關量監控單元PMU-K2采用八位單片機，負責測量40路開關量狀態及7對干結點輸出。開關量狀態可通過設SW1拔碼開關位置來選擇常開或常閉輸入兩種結點，但要求所有狀態量采用統一的輸入方式。開關量監控單元通過RS485通信總線與系統的監控模塊進行通信。其完成的主要功能如下：
● 測量40路無源結點開關量
● 提供輸入結點常開或常閉選擇功能
● 提供一個常開及常閉的系統故障結點輸出
● 提供6個常開結點輸出
● 通過RS485通信總線與系統監控模塊完成數據交換
監控單元性能參數
● 供電電源：85V~320V（DC），176V~264V（AC）
● 額定功耗：≤10W
● 工作溫度：-5℃~40℃
● 海拔高度：≤2500m
● 開關量輸入路數：40
● 結點輸出路數：7路
● 絕緣強度：通信端口對機殼耐壓500VAC/1Min
其他端口對機殼耐壓2000VAC/1Min
PMU-K2監控單元接口如圖2所示:
圖2 PMU-K2監控單元接口圖
監控單元接線定義如表1所示:
表1 監控單元接線定義
|
序號
|
項目
|
管腳
|
接線定義
|
備 注
|
|
|
1
|
J1
|
1
|
系統故障靜觸點
|
結點容量為2A/220V
|
|
|
2
|
系統故障常開點
|
||||
|
3
|
系統故障常閉點
|
||||
|
2
|
J2
|
1
|
干結點輸出1
|
干結點為常開點輸出，容量為2A/220V
|
|
|
2
|
干結點輸出2
|
||||
|
3
|
干結點輸出3
|
||||
|
4
|
公共端1
|
公共端1是干結點1、2、3的公共點
|
|||
|
3
|
J3
|
1
|
干結點輸出4
|
可用來做硅鏈調壓控制信號，此時，需要加中間繼電器
|
|
|
2
|
干結點輸出5
|
||||
|
3
|
干結點輸出6
|
||||
|
4
|
公共端2
|
干結點4、5、6的公共點
|
|||
|
4
|
J4
|
1
|
控母開關01路跳閘信號
|
|
|
|
2
|
控母開關02路跳閘信號
|
|
|||
|
3
|
控母開關03路跳閘信號
|
|
|||
|
4
|
控母開關04路跳閘信號
|
|
|||
|
5
|
控母開關05路跳閘信號
|
|
|||
|
6
|
控母開關06路跳閘信號
|
|
|||
|
序號
|
項目
|
管腳
|
接線定義
|
備 注
|
|
|
5
|
J5
|
1
|
控母開關07路跳閘信號
|
|
|
|
2
|
控母開關08路跳閘信號
|
|
|||
|
3
|
控母開關09路跳閘信號
|
|
|||
|
4
|
控母開關10路跳閘信號
|
|
|||
|
5
|
控母開關11路跳閘信號
|
|
|||
|
6
|
控母開關12路跳閘信號
|
|
|||
|
7
|
開關量信號輸入公共端
|
|
|||
|
6
|
J6
|
1
|
控母開關13路跳閘信號
|
|
|
|
2
|
控母開關14路跳閘信號
|
|
|||
|
3
|
控母開關15路跳閘信號
|
|
|||
|
4
|
控母開關16路跳閘信號
|
|
|||
|
5
|
控母開關17路跳閘信號
|
|
|||
|
6
|
控母開關18路跳閘信號
|
|
|||
|
7
|
J7
|
1
|
控母開關19路跳閘信號
|
|
|
|
2
|
控母開關20路跳閘信號
|
|
|||
|
3
|
控母開關21路跳閘信號
|
|
|||
|
4
|
控母開關22路跳閘信號
|
|
|||
|
5
|
控母開關23路跳閘信號
|
|
|||
|
6
|
控母開關24路跳閘信號
|
|
|||
|
7
|
開關量信號輸入公共端
|
|
|||
|
8
|
J8
|
1
|
合閘開關01跳閘信號
|
|
|
|
2
|
合閘開關02跳閘信號
|
|
|||
|
3
|
合閘開關03跳閘信號
|
|
|||
|
4
|
合閘開關04跳閘信號
|
|
|||
|
5
|
合閘開關05跳閘信號
|
|
|||
|
6
|
合閘開關06跳閘信號
|
|
|||
|
9
|
J9
|
1
|
合閘開關07跳閘信號
|
|
|
|
2
|
合閘開關08跳閘信號
|
|
|||
|
3
|
一組電池開關跳閘信號
|
|
|||
|
4
|
二組電池開關跳閘信號
|
|
|||
|
5
|
合閘開關09跳閘信號
|
|
|||
|
6
|
合閘開關10跳閘信號
|
|
|||
|
7
|
開關量信號輸入公共端
|
|
|||
|
10
|
J10
|
1
|
電池熔斷器1熔斷信號
|
|
|
|
2
|
電池熔斷器2熔斷信號
|
|
|||
|
3
|
絕緣繼電器1動作信號
|
|
|||
|
4
|
絕緣繼電器2動作信號
|
|
|||
|
5
|
開關量信號輸入公共端
|
|
|||
|
11
|
J11
|
1
|
RS485A
|
|
|
|
2
|
RS485B
|
||||
|
3
|
大地
|
||||
|
4
|
空腳
|
|
|||
|
序號
|
項目
|
管腳
|
接線定義
|
備 注
|
|
|
12
|
J12
|
1
|
電源正
|
供電電源可交直流兩用，直流輸入范圍為85~320V，交流輸入范圍為176V~264V
|
|
|
2
|
空
|
||||
|
3
|
電源負
|
||||
|
13
|
SW1
|
1
|
開關量信號常閉常開結點輸入選擇位
|
設為ON時， 輸入為常開點
設為OFF時，輸入為常閉點
|
|
|
2
|
地址選擇
|
設為ON時， 第一個地址
設為OFF時，第二個地址
|
|||
|
14
|
LED
|
|
當LED閃爍時，表示程序在運行
|
|
|
繼電器輸出
繼電器輸出可作為故障輸出或者硅鏈控制輸出，輸出功能可設置,內部繼電器容量AC220V/2A，如超過以上參數需采用中間繼電器。加中間繼電器時，如中間繼電器線圈為直流供電，請在線圈上并接續流二極管，續流二極管可根據線圈供電電壓不同選用不同耐壓二極管，一般可選用如1N4007等1000V耐壓普通二極管。
系統故障結點輸出：系統正常時，常開點斷開，常閉點吸合。當系統故障時，系統故障結點動作，常開點吸合，常閉點斷開。當開關量監控單元不上電或停止工作時，此時常開點吸合，常閉點斷開。
故障分類輸出1~3：系統將故障分為12大類，每個故障內容可定義其輸出內容，每個輸出可選擇最多4種故障組合輸出，可在監控模塊上具體設置；輸出類型為常開輸出。
故障分類輸出4~6：可以定義為硅鏈控制，支持5級和7級硅鏈，也可以按輸出1-3的功能方式定義，當定義為5級硅鏈控制時，硅鏈調壓接線圖見3所示，請客戶一定要將續流二極管D1、D2、D3接上。

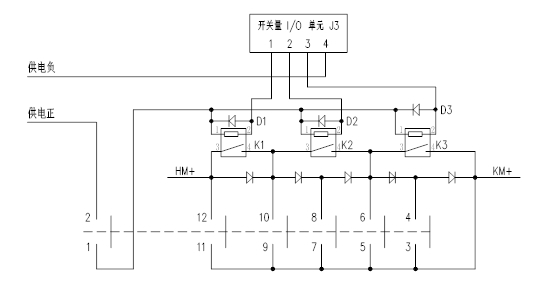

圖3 五級硅鏈調壓圖
