GF22010-3直流屏風冷模塊說明書（一）
索引：GF22010-3,變電站直流屏,電力直流電源,直流屏維修 發布日期：2021-02-07
電力直流電源GF22010-3系列風冷模塊體積小，功率密度高。其中，3系列采用LCD液晶顯示，5系列采用LED數碼管顯示。
表1 GF22010-3系列模塊選型表
|
序號
|
型號
|
電壓電流等級
|
顯示方式
|
|
1
|
GF22010-3
|
220V/10A
|
LCD液晶顯示
|
● 采用先進的移相諧振高頻軟開關技術，效率大于92%；
● 內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致損壞；
● 采用LCD（或LED）顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 工作時可聞噪聲不高于45db；
● 內置防反接保護，支持帶電熱拔插；
變電站直流屏模塊GF22010-3系列模塊技術指標如表2所示:
表2 GF22010-3系列模塊技術指標表
|
型 號
項 目
|
參數指標
|
備 注
|
|
|
GF22010-3
|
|||
|
輸入額定電壓
|
380VAC±20%
|
三相交流
|
|
|
輸出額定值
|
10A/230V
|
|
|
|
電壓調節范圍
|
198～286V
|
|
|
|
輸出限流范圍
|
10%～105%額定電流
|
105%最大限流點
|
|
|
穩壓精度
|
≤0.5%
|
|
|
|
穩流精度
|
≤0.5%
|
|
|
|
紋波系數
|
≤0.1%
|
|
|
|
轉換效率
|
≥92%
|
額定輸入、額定輸出
|
|
|
動態響應
|
恢復時間≤200μs，超調≤±5%
|
20%負載躍變到80%負載
|
|
|
輸出短路回縮
|
回縮電流≤105%額定電流，可恢復
|
|
|
|
輸出過壓告警
|
/
|
可由模塊監控模塊或監控模塊設置
|
|
|
輸出過壓保護
|
295±5VDC，不可恢復
|
|
需手動恢復
|
|
輸出欠壓告警
|
/
|
由監控設置
|
|
|
輸入欠壓保護
|
295±5VAC（恢復電壓305±5VAC）
|
交流電壓正常后，
自動恢復工作
|
|
|
輸入過壓保護
|
465±5VAC（恢復電壓455±5VAC）
|
||
|
過溫保護
|
80℃±5（恢復溫度：65℃±5）
|
降溫后自動恢復
|
|
|
冷卻方式
|
強制風冷
|
|
|
|
外形尺寸
|
160mm×222mm×366mm（寬×高×深）
|
|
|
|
模塊凈重
|
≤8Kg
|
|
|
3.1 外形結構
GF22010-3

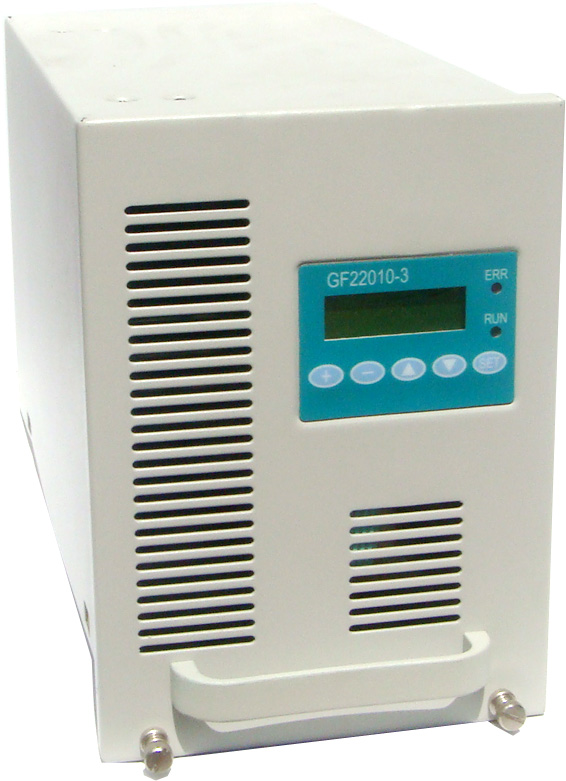

圖1 GF22010-3系列模塊外形圖
圖2 GF22010-3系列模塊前視圖
3.2 輸入輸出接口

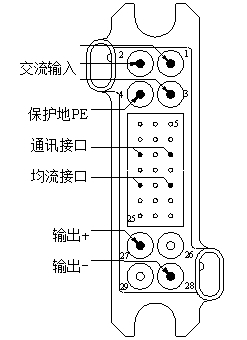

GF22010-3系列模塊的輸入、輸出的各種信號都要通過其后面的航空插座連接，如圖3.1.27所示，各腳的定義如表3所示:
圖3 航空組件定義圖
表3 GF22010-3系列模塊插座定義表
|
信號名稱
|
引腳號
|
信號定義
|
說 明
|
|
交流輸入
|
1
|
三相電中一相
|
模塊的交流電源輸入端，輸入方式為三相三線制，無相序要求
|
|
2
|
三相電中一相
|
||
|
3
|
三相電中一相
|
||
|
4
|
保護地PE
|
模塊的保護地引出端，和模塊外殼相連接
|
|
|
通信接口
|
11
|
485A
|
弱信號端，模塊和上級設備的通信接口為串行異步傳輸模式，接口電平為RS485
|
|
13
|
485B
|
||
|
均流接口
|
17
|
均流+
|
兩個或者兩個以上的模塊輸出并聯時需要將此端并聯，聯以實現模塊均分負載；建議：層間模塊均流線連接請使用屏蔽線
|
|
19
|
均流-
|
||
|
直流輸出
|
27
|
輸出+
|
模塊的直流輸出端，輸出和機殼之間隔離
|
|
28
|
輸出-
|
注意:
1） 為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
2） 為了保障系統的可靠性，每個模塊的三相交流輸入必須單獨配置進線空開。
