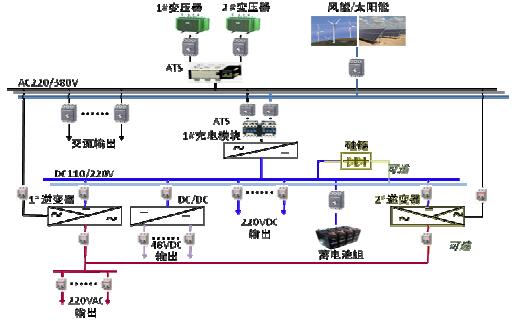

西安廣深電氣有限公司的智能一體化電源系統采用艾默生網絡能源有限公司的核心部件成套生產，是為變電站交直流設備提供可靠的工作電源，所以其輸出包括 380V/220V 交流電源、220V/110V 直流電源、48V 通信用直流電源。為了實現多種電源輸出，智能一體化電源系統包括了 ATS（可采用艾默生旗下ASCO品牌的ASCO300和ASCO7000系列）、充電單元(可選用ER22010/T,ER22020/T,ER22005/S, ER11020/T,HD22010-3，HD22020-3，HD22005-3A，HD11010-3A等)、逆變電源（UBI3KVA-220F）、通信電源（EC4820/M）、蓄電池組及各類監控管理模塊(可選EMU10、EMU10MA模塊（IEC61850通信協議）EAU01、EGU01、EDU01)。其中通信電源不單獨設置 48V 蓄電池及充電裝置，而是使用 DC/DC 電源模塊直接掛接于直流母線。同樣地，逆變電源也是掛接于直流母線，對重要交流負荷（如計算機監控設備、事故照明等）供電。

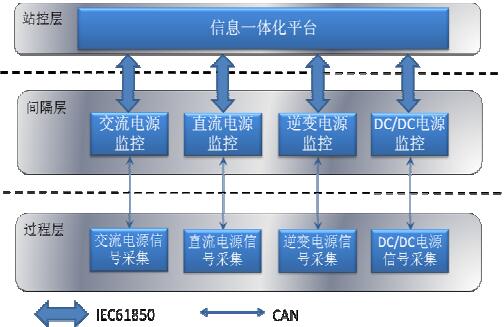

　　廣深電氣成套生產的GIDW系列智能一體化電源系統采用分層分布架構，將艾默生的各功能監測模塊采用一體化設計、一體化配置，各功能測控模塊運行工況和信息數據采用 DL/T860(IEC61850)標準建模并接入信息一體化平臺。實行智能一體化電源的各子單元分散測控和集中管理，實現對智能一體化電源系統運行狀態信息的實時監測。一般來說，智能一體化電源監控系統有兩種配置方案。方案一中各功能單元配置獨立的系統監控裝置，分別對各自電源單元進行數據采集和管理，同時通過 DL/T860(IEC61850)協議獨立地將數據上傳到信息一體化平臺。方案二是各電源單元的信息和數據通過內部通訊協議統一上送到低壓電源系統監控，再由電源系統主監控集中與信息一體化平臺進行信息交互。

　　1.廣深電氣 GIDW系列智能一體化電源系統系統特點

　　1.1智能化

　　EMU10、EMU01MC、EMU10MA監控模塊可支持 DL/T860(IEC61850)通訊協議，使得整個智能變電站乃至智能電網的實現成為可能。從邏輯和物理概念上將變電站的功能分層，令變電站自動化的模型更加合理，各層間的接口更加清晰。艾默生（EMERSON）電源模塊和各監控單元采用了先進的數字邏輯技術，完成信息采集的同時實現了對信息的智能化管理。如電源模塊能夠根據所處環境溫度的情況自動調整風扇轉速，實現對模塊的最優化管理。

　　1.2集成化

　　首先，艾默生系列電源模塊采用先進的集成電路，通過高速數字電路實現多種功能的集成。同時使得模塊功率密度更高，大大節省柜內空間。特別是在智能一體化電源系統中應用時，由于電源單元較多，功能復雜，因而柜內空間顯得尤為重要。其次，新一代的艾默生監控單元功能集成度高，一方面減少了系統設計和生產復雜度，另一方面大大降低合作廠的成本。特別是對于智能一體化電源系統，GIDW 系列產品的集成化更是得到了充分地體現。艾默生48V 通信電源和逆變電源的輸入均掛接于直流母線，共用一套蓄電池，同時智能監控系統將各功能單元統一管理起來，真正意義上實現了直流屏、UPS、通信電源、蓄電池及其管理的集成化。

　　1.3連續性

　　交流配電單元在實時采集交流輸入信息的同時，對交流輸入進行智能自動切換，有效保證了系統輸入的連續性。配套的電池檢測單元保證了蓄電池組的可靠、穩定運行，在交流停電的情況下也能保證后端負載的正常工作。

　　1.4可靠性

　　廣深電氣在成套組屏時采用艾默生電源模塊N+1 冗余模式，可帶電插拔。各功能單元嚴格按照電磁兼容的相關標準進行測試，提高了整個系統的電磁兼容能力，使系統在惡劣的電磁環境（如鋼鐵、冶金行業）下能夠穩定運行。經過各種環境實驗的檢驗，GIDW 系列電源模塊和監控單元能夠在比較嚴酷的環境中正常工作，如高溫、高濕、高海拔等。嚴格的器件選用規范和來料質量控制也從器件級保證了產品的可靠性。

　　1.5安全性

　　艾默生絕緣檢測產品對系統母線和支路進行不間斷地絕緣檢測，一旦絕緣下降，系統可快速告警。艾默生電源模塊的輸入輸出隔離、輸入過/欠壓保護、輸出過/欠壓保護、過溫保護等功能使得系統的安全性大大提高。

　　2.系統功能

　　系統最重要的功能就是給用電設備供電，為了實現電源的可靠、穩定，系統衍生了很多其它功能。可以分為電源部分和控部分來介紹。

　　2.1 電源部分功能

　　具有多種電源輸出，隨著智能一體化電源系統概念地提出，電源部分的功能有了較大的擴展。主要體現在電源的多樣性方面。一體化電源系統可提供220V/110V 直流電源、不間斷的 220V 交流電源、48V 直流電源等。艾默生電源模塊均支持熱插拔，方便系統維護。各電源模塊均可自主均流，在智能一體化電源系統中，不同輸出電源可獨立自主均流。各一體化電源系統電源模塊均有獨立監控電路，可不依賴于系統監控單元獨立工作，這意味著一旦系統監控單元與電源模塊通訊故障，也不會影響電源模塊的正常工作。電源模塊集成了功率因數校正功能，提高了電網電能質量。

　　一體化電源中電源模塊均具有輸入過壓、輸入欠壓、缺相或相間不平衡、輸出過壓、輸出欠壓、輸出短路、模塊過溫等保護功能，保證系統可靠運行。軟啟動和軟停止電源模塊均具有軟啟動、軟停止功能，防止電壓沖擊。

　　2.2 監控部分功能

　　廣深電氣一體化電源采用系統艾默生電源監控模塊作為電源的中央處理中心，可根據蓄電池的充電特性進行均充、浮充自動轉換和控制功能，防止蓄電池欠充電或過充電，從而影響其壽命。可根據蓄電池組溫度對充電電壓進行補償。艾默生EMU10主監控模塊采用真彩液晶屏作為顯示界面，使系統信息更加清晰、直觀（備注：艾默生PSM-E11、PSM-E20監控單元用于普通直流屏）。艾默生EMU10 主監控模塊采用觸摸屏作為操作界面，使操作、維護更加方便、快捷。提供直流法和交流法兩種絕緣測試設備，可分別對母線和饋出支路進行絕緣檢測，保證系統的可靠性和安全性，滿足不同用戶需求。對蓄電池的電壓、電流、溫度進行采集和數據管理，實現對電池的智能控制。EMU10和EMU01MC主監控模塊一方面與電源系統各單元進行信息交互，同時還與上位機進行信息交互，以實現遠程控制。一體化電源系統系統如果出現交流輸入過壓、欠壓、缺相，直流母線過壓、欠壓，充電模塊故障，蓄電池組過、欠壓，蓄電池單體過壓、欠壓等故障時，均可通過主監控模塊進行告警。同時提供告警干接點輸出。

　　2.3ATS 模式控制功能

　　在對兩路交流進行檢測的基礎上，首創 ATS 模式（自投&自復和自投&不自復）的控制功能，滿足最新的智能一體化電源系統需求。直流配電單元集成了硅鏈的控制功能，取消傳統的降壓硅鏈控制器，減少合作廠成本。主監控模塊可集中管理 ATS、充電單元、逆變電源單元、通信電源單元、蓄電池單元、饋出單元等，真正實現多元化管理。IEC61850（變電站通信網絡和系統國際標準）是包括電力系統、通信技術、計算機技術等在內多學科的交叉融合。采用該標準能大幅度改善信息技術和自動化技術的設備數據集成，減少工程量、現場驗收、運行、監視、診斷和維護等費用，節約大量時間，增加了自動化系統使用期間的靈活性。

　　3系統應用

　　GIDW 電力自動化電源系統可廣泛應用于各類發電廠，如水電、火電、核電等。同時還應用于各類變電站和其它使用直流/交流不間斷電源的用戶，如發電廠、變電站、配電站、石化、鋼鐵、電氣化鐵路、房地產等，為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源。它也同樣廣泛的應用于通信部門、計算機房、醫院、礦井、賓館，以及高層建筑的可靠應急直流/交流電源。
