艾默生EAU01智能交流配電監控模塊
索引：艾默生監控,EAU01監控模塊,電力監控模塊,電力電源系統 發布日期：2021-04-20
一、概述
EAU01 智能交流配電模塊（以下簡稱 EAU01）主要用于電力電源系統中交流部分的信號檢測以及幫助電力電源系統實現交流輸入支路的自動切換功能。其小型化的結構設計可適應電氣柜狹小的安裝空間，并方便產品的維護。
主要實現如下功能：
1.模擬量檢測：檢測 6相交流電壓、3相交流電流、有功功率、無功功率、視在功率、功率因數、頻率、周期。
2.開關量檢測：檢測 6 路開關量信號。
3.自動控制：根據交流輸入電壓信息，通過接觸器的投切控制兩路交流輸入。接觸器采用高壓吸合－低壓保持模式。控制邏輯模式分為兩種：ATS和自動切換。
4.通訊功能：提供 RS485和 CAN 兩種通訊口。
5.告警功能：對異常現象上報給主監控模塊，并在本機通過告警燈指示。
6.表頭顯示：可以主動將測量數據上送給表頭。
二、外觀

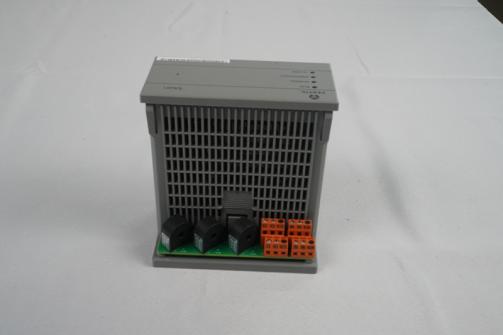

EAU01 外觀如下圖所示，分為主機和底座兩部分。
圖1 EAU01外觀
EAU01 外部尺寸為：117mm（寬）×88mm（高）×119.5mm（深）。
前面板尺寸為：117mm（寬）× 57mm（高）
面板如下圖所示。
圖2 EAU01外觀
前面板指示燈說明見下表。
表1 EAU01 前面板指示燈
|
絲印名稱
|
指示燈顏色
|
功能說明
|
備注
|
|
RUN
|
綠指示燈
|
EAU01 運行指示燈
|
常亮表示 EAU01 正在運行中
|
|
NORMAL
|
綠指示燈
|
1 路工作指示燈
|
亮：1 路工作正常
滅：1 路工作異常/1 路備用
|
|
EMERGENCY
|
綠指示燈
|
2 路工作指示燈
|
亮：2 路工作正常
滅：2 路工作異常/1 路備用
|
|
ALARM
|
紅指示燈
|
告警指示燈
|
告警指示燈亮表示有告警產生
|
環境要求
1．工作溫度：－10℃～65℃
2．儲存溫度：－25℃～65℃
3．相對濕度：≤90％（40±2℃）
4．供電電源輸入范圍：80Vdc～320Vdc 或 80Vac～295Vac（額定電壓范圍：180Vdc～250Vdc/180Vac～250Vac）
測量范圍及精度
EAU01 配電模塊可采集的模擬信號量見下表。
|
序號
|
信號
|
精度
|
測量范圍
|
備注
|
|
1
|
交流電壓
|
1%
|
5Vac～285Vac（相電壓）
|
|
|
2
|
交流電流
|
2.5%
|
0A～5A
|
電源系統電流檢測必須經過前級電流互感器，詳見交流電流輸入接線
|
|
3
|
有功功率
|
2.5%
|
/
|
功率輸入范圍由電壓輸入范圍和電流輸入范圍決定，包括單相或三相
|
|
4
|
無功功率
|
2.5%
|
/
|
|
|
5
|
視在功率
|
2.5%
|
/
|
|
|
6
|
功率因數
|
/
|
0～1
|
/
|
|
7
|
頻率
|
/
|
40Hz～60Hz
|
/
|
|
8
|
周期
|
/
|
16.6ms～25ms
|
/
|
|
注釋：
1，精度定義條件為 20％～100％額定輸入，－10℃～+55℃
2，模擬量測量溫度系數±0.02%/℃
|
||||
表2 測量范圍及精度
注意事項
1.EAU01 必須安裝在機柜內部，只有前面板可以暴露在機柜外部供顯示使用。
2.在安裝維護過程中，將 EAU01主機從底座取下后，注意底座上仍然有電源輸入，小心觸電。
3.EAU01 包含多個交流電源或直流電源輸入，在維修之前需斷開所有電源。
4.對于電源輸入保險的要求：
1）接入采集裝置的兩路電源輸入線及兩路三相交流輸入采集線必須配置熔斷器。若電源輸入為直流，則各路正負端（P1＋/P1－、P2＋/P2－）都需要配置熔斷器；輸入熔斷器推薦型號0477002.MXP（LITTELFUSE 公司生產）。若電源為交流輸入，則 2 路的交流（P1＋、P2＋），兩路三相交流輸入采集線（NA、NB、NC、EA、EB、EC）都需要配置熔斷器；推薦型號為 0216002.MXP（LITTELFUSE 公司生產）。
2）電源母線輸入的正負極都要配置上述保險，另外為了達到足夠的安全，要求所選擇的保險在熔斷情況下，熔斷點之間的距離必須大于 3.0mm；如果在電源輸入端配有機械斷路器，則對保險的熔斷距離不做要求。
5.人體產生的靜電會損壞 EAU01中電路板上的 IC等靜電敏感元器件。在接觸設備前，為防止人體靜電損壞敏感元器件，必須佩戴防靜電護腕，并將防靜電護腕的另一端良好接地。
6.禁止將 EAU01安裝在系統上運輸。EAU01 必須單獨包裝運輸，系統現場安裝完成后，再將 EAU01 安裝到系統上。
三、安裝
如果 EAU01 需要安裝在機柜面板上，則其最小開口尺寸為：118mm×58mm。EAU01 可以安裝在寬度為 35mm 的 DIN 導軌上。
安裝方向
EAU01 固定在水平導軌或者水平安裝面上時，沒有安裝方向的限制。但是，如果 EAU01 固定在豎直或傾斜的導軌上時， 可以采用圖 3 的前 3 種安裝方向，禁止采用第 4 種安裝方向。安裝方向示意圖如下圖所示。
圖3 正確和錯誤的安裝方向示意圖
安裝步驟
1）將 EAU01底部的卡扣拔出，如下圖所示。
圖4 安裝在導軌上的EAU01
2）將 EAU01掛到 DIN 導軌上。
3）將卡扣推回原位，鎖住 EAU01。
4）將 EAU01兩端用卡擋件固定，避免左右滑動。
接線
取下主機，捏住 EAU01 主機，用力按壓主機背面三角形標識處，再向上拉，即可取下主機，如下圖所示。
圖5 取下主機
取下主機，EAU01 拆分為主機和底座兩部分，如下兩圖所示。
圖6 EAU01主機
圖7 EAU01底座
端子接口定義

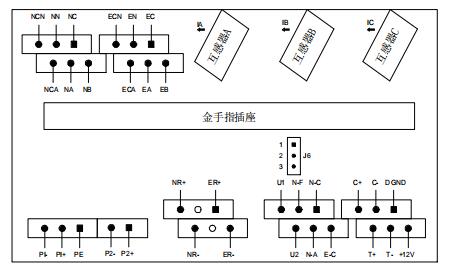

EAU01 配電模塊接線直接擰緊到 EAU01 的底板，更換可不換底板，更換 EAU01 不需重新接線，僅更換 EAU01 主機， 維護十分方便。端子排列如下圖所示，端子接線說明見下表。
圖8 底座鏈接端子圖
|
端口分類
|
端子名稱
|
接線說明
|
安規類型
|
|
保護地
|
PE
|
保護地
|
保護地
|
|
電源輸入 1
|
P1＋
|
電源輸入 1 正極
|
高壓端口
|
|
P1－
|
電源輸入 1 負極
|
||
|
電源輸入 2
|
P2＋
|
電源輸入 2 正極
|
|
|
P2－
|
電源輸入 2 負極
|
||
|
Normal 交流輸入電壓
|
NA
|
Normal 交流支路 A 相
|
|
|
NB
|
Normal 交流支路 B 相
|
||
|
NC
|
Normal 交流支路 C 相
|
||
|
NN
|
Normal 交流支路中線
|
||
|
Emergency 交流輸入電壓
|
EA
|
Emergency 交流支路 A 相
|
|
|
EB
|
Emergency 交流支路 B 相
|
||
|
EC
|
Emergency 交流支路 C 相
|
||
|
EN
|
Emergency 交流支路中線
|
||
|
Normal 接觸器控制端
(高壓吸合－低壓保持)
|
NR+
|
Normal 接觸器線圈正端
|
|
|
NR-
|
Normal 接觸器線圈負端
|
||
|
Emergency 接觸器控制端
(高壓吸合－低壓保持)
|
ER+
|
Emergency 接觸器線圈正端
|
|
|
ER-
|
Emergency 接觸器線圈負端
|
||
|
備用
|
NCA
|
備用，不可外接高壓
|
|
|
NCN
|
備用，不可外接高壓
|
||
|
備用
|
ECA
|
備用，不可外接高壓
|
|
|
ECN
|
備用，不可外接高壓
|
||
|
電流輸入
|
IA
|
A 相電流輸入
|
|
|
IB
|
B 相電流輸入
|
||
|
IC
|
C 相電流輸入
|
||
|
電源輸出
|
DGND
|
12V 電源負或開關量公共端
|
SELV 端口
|
|
＋12V
|
12V 電源正
|
||
|
開關量
|
N-C
|
Normal 接觸器輔助觸點一端
|
|
|
E-C
|
Emergency 接觸器輔助觸點一端
|
||
|
N-F
|
人工模式檢測點 1
|
||
|
N-A
|
人工模式檢測點 2
|
||
|
U1
|
用戶告警觸點 1 或者 SPD 告警點一端
|
||
|
U2
|
用戶告警觸點 2 或者 ACDL 告警點一端
|
||
|
CAN
|
C+
|
CAN 通信口正極
|
SELV 端口
|
|
C-
|
CAN 通信口負極
|
||
|
RS485
|
T+
|
RS485 通信口正極
|
|
|
T-
|
RS485 通信口負極
|
||
|
跳線端子
|
J6
|
用跳線帽連接 2、3 腳，可以增加 CAN 線的匹配電阻
|
注意
嚴禁將安規定義隔離的交流電和直流電混合接入。
四、參數設置
通過上級監控模塊可設置 EAU01 的運行參數如下表所示。
|
序號
|
信號名稱
|
參數范圍
|
備注
|
|
1
|
電壓運行模式
|
線電壓或相電壓
|
0：線電壓 1：相電壓。默認為 0
|
|
2
|
相數
|
三相或單相
|
0：三相 1：單相。默認：0
|
|
3
|
相電壓過壓閾值
|
220 V～289V
|
默認值 252V
|
|
4
|
相電壓欠壓閾值
|
0 V～220V
|
默認值 186V
|
|
5
|
相電壓回差
|
5 V～50V
|
默認值 10V
|
|
6
|
線電壓過壓閾值
|
380 V～500 V
|
默認值 437V
|
|
7
|
線電壓欠壓閾值
|
0～380V
|
默認值 323V
|
|
8
|
線電壓回差
|
5 V～50V
|
默認值 17V
|
|
9
|
電流變比
|
0～1000
|
前級互感器變比。默認為 1
|
|
10
|
切換延遲時間
|
3s～600s
|
默認為 5s
|
|
11
|
電壓濾波時間
|
1s～60s
|
默認為 3s
|
表3 運行參數列表
|
序號
|
信號名稱
|
參數范圍
|
備注
|
|
12
|
N-A 斷路器告警點屬性
|
常閉或常開
|
0：常閉 1：常開。默認為 0
|
|
13
|
U1 告警點屬性
|
常閉或常開
|
0：常閉 1：常開。默認為 0
|
|
14
|
U2 告警點屬性
|
常閉或常開
|
0：常閉 1：常開。默認為 0
|
|
15
|
控制模式
|
默認為高壓吸合 –低壓保持
|
0：高壓吸合－低壓保持。默認為 0
|
|
16
|
高壓吸合時間
|
1ms～5000ms
|
默認為 500ms
|
|
17
|
接觸器狀態檢查延遲時間
|
1ms～5000ms
|
默認為 1000ms
|
|
18
|
系統上電穩定時間
|
1ms～20000ms
|
默認為 1000ms
|
|
19
|
相電壓缺相閥值
|
1 V～50V
|
默認值 28V
|
|
20
|
線電壓缺相閥值
|
1 V～86V
|
默認值 50V
|
|
21
|
相電壓不平衡閥值
|
1 V～50V
|
默認值 28V
|
|
22
|
線電壓不平衡閥值
|
1 V～86V
|
默認值 50V
|
|
23
|
系統電流不平衡閥值
|
1A～100A
|
默認值 5A
|
