BM-24電池組監測模塊
索引：BM-24,電池監測模塊,直流屏零部件 發布日期：2021-08-25
1.概述
1.1 一般說明
BM-24電池組監測模塊是BM系列電池組監測儀的簡化版本，自身不帶顯示，應用于有上位機通信的低成本系統。最多可監測24只電池，其測量性能與BM-19A相同。
1.2 特點
低功耗，體積小，導軌安裝；
ASIC電路全靜態工作, 無噪音；
精密電壓快速實時在線檢測技術, 模塊化結構, 可拆卸接插端子；
工業級工作溫度范圍；
通過8KV靜電放電試驗；
2. 特性參數
2.1 電氣參數
|
參 數
|
符號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
工作電壓
|
Vo
|
直流輸入
|
100
|
|
370
|
V
|
|
交流輸入
|
72
|
|
260
|
Vrms
|
||
|
電源電流
|
Io
|
Vo=250VDC
|
5
|
|
7
|
Ma
|
|
輸入功率
|
Po
|
|
1
|
1.5
|
2
|
W
|
2.2單節電池測量特性
|
參 數
|
符 號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
測量范圍
|
Vi
|
相鄰端子間
|
0.00
|
|
40.95
|
V
|
|
最大允許輸入
|
Vm
|
同上
|
-500
|
|
+500
|
V
|
|
輸入阻抗
|
Rin
|
同上
|
|
400
|
|
KΩ
|
|
分 辨 力
|
Vr
|
|
|
10
|
|
mV
|
|
測量誤差
|
|
Vi=0-40V
|
|
|
±0.2
|
%
|
2.3總電壓測量特性
|
參 數
|
符 號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
測量范圍
|
Vi
|
1-20端子間
|
0.0
|
|
409.5
|
V
|
|
最大允許輸入
|
Vm
|
同 上
|
-500
|
|
+500
|
V
|
|
輸入阻抗
|
Rin
|
同 上
|
|
200
|
|
KΩ
|
|
分 辨 力
|
Vr
|
|
|
0.1
|
|
V
|
|
測量誤差
|
|
Vi=0-400V
|
|
|
±0.２
|
%
|
3.使用說明

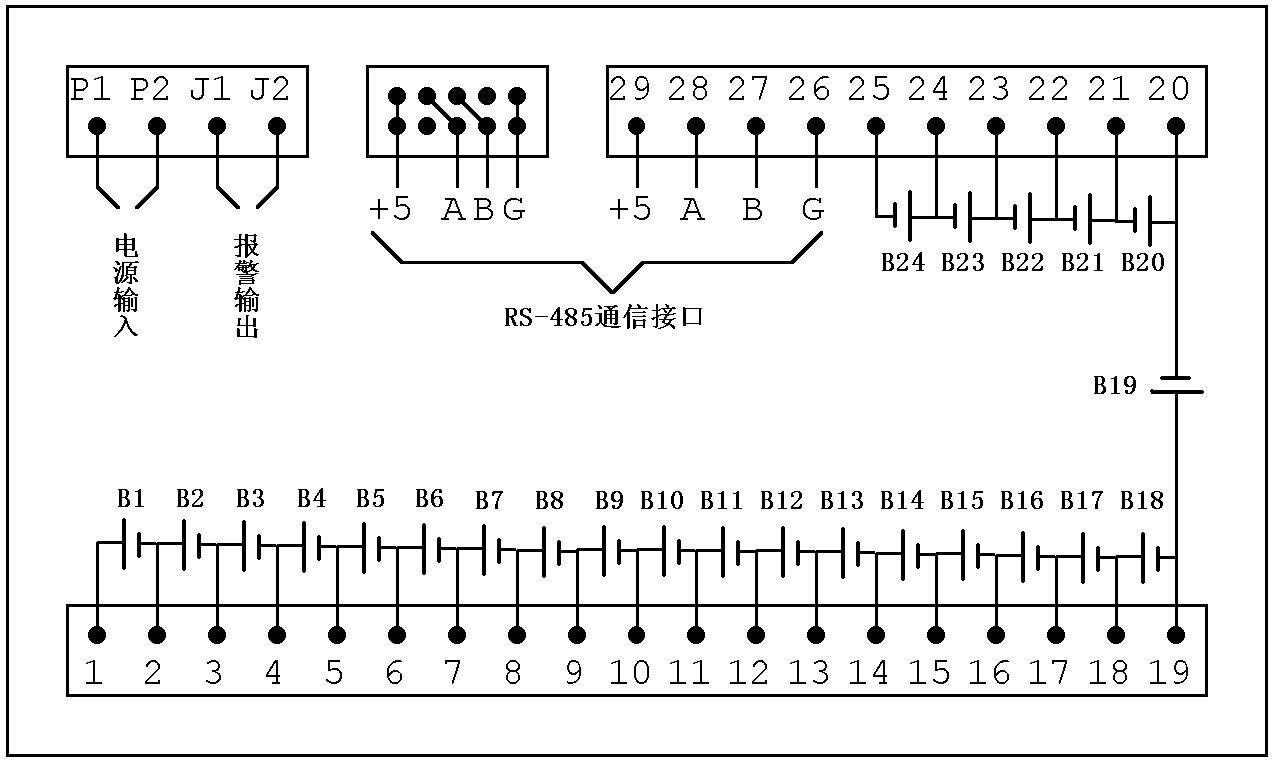

3. 1端子配置圖
3. 2端子功能表
|
端子號
|
名 稱
|
功 能
|
|
1,2,....25
|
電池測量輸入
|
接電池組，最多接24節電池。1號端子接電池組中電位最高端，依次排列電位逐漸降低。測量所得的電池組總電壓取決于1號和25號端子之間的電壓。如果電位接反，所有測量所得電壓是0。
|
|
26-29
|
通信接口
|
RS485通信接口，正常情況下只使用A、B。
|
|
P1,P2
|
工作電壓輸入
|
此兩端子為系統提供工作電源，直流或交流均可。
|
|
J1,J2
|
報警接點
|
提供被測參數異常的報警輸出觸點信號。當有任意單節或總電壓異常時,J1、J2接通。報警閾值通過通信修改。
|
3. 3通信接口說明
本機使用RS485通信方式，分別標記為A-正極；B-負極。標記+5和G的端子表示485通信口的電源和地，可用于對應通信接口的供電。此電源與系統電源隔離。
本機固定使用9600BPS與其他裝置通信。本機的地址使用8位撥碼盤設定，可打開上蓋進行設定。將設定地址譯成2進制碼，對應每一位“ON”位置是1，1至8號撥碼分別對應高-低比特位，最多可設置256個地址。當設定的地址與上位機的目的站址不相同時，本機無響應。掛接主機后，請確認監測儀的通信速率和地址與上位機相同。

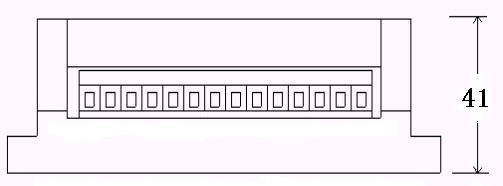

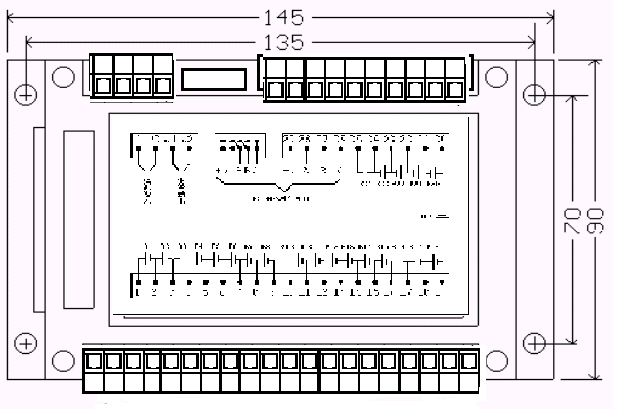

4.機械特性
外形尺寸: 長X高X深 145X90X41mm
安裝: 導軌安裝，自帶安裝卡具。
三維視圖如下:
