愛默生EMU01MC直流屏監控模塊配置軟件

利用 EMU01MC 配置軟件可以配置 EMU01MC 上傳的綜合自動化系統需要的遙測量和遙信量。

配置工具

1．U 盤一個

2．EMU01MC 配置軟件

3．計算機一臺

4．RS232 或 RS485 串口通信線一條。

通過配置軟件配置參數

1．將 U 盤插入 EMU01MC 的 USB 接口上，在主信息界面上點擊幫助菜單，點擊導出配置工具及文件，后臺點表配置文件及配置軟件就會導出到 U 盤中，導出完畢后會提示導出完成。取下 U 盤，把導出的配置文件及配置軟件 EMU01MC從 U 盤拷貝至計算機。

2．在后臺計算機上解壓并打開配置軟件，出現如圖 1 所示界面。

圖1 EMU01MC 配置工具界面

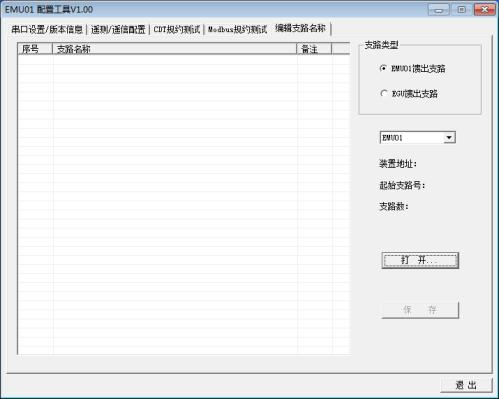

3．點擊編輯支路名稱頁簽，出現圖 2 所示界面。

圖2 編輯支路名稱界面

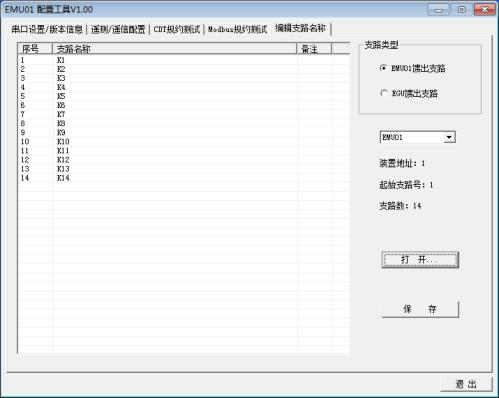

4．點擊導入配置選擇 U 盤中導出的文件 Switch.cfg，點擊打開，出現圖 3所示界面。支路名稱信息按照所屬監測裝置在左側列表中單獨顯示，右側顯示了支路類型、所屬監測裝置及其相關信息。

圖3 支路名稱配置界面

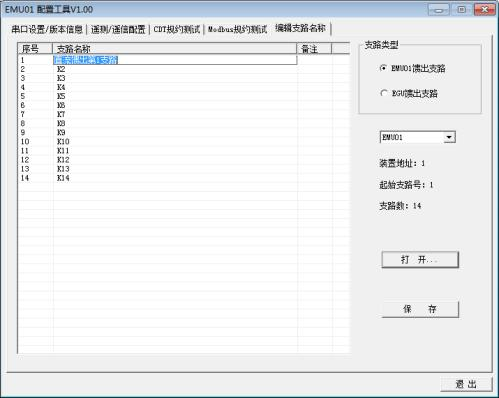

5．編輯支路名稱。根據要編輯的支路和其所屬類型在右側選擇支路類型，然后選擇所屬監測單元；再雙擊左側列表中的支路名稱，進入編輯狀態，如圖 4所示。鍵入新的支路名稱，按回車或用鼠標單擊空白處，退出當前編輯。

圖4 編輯支路名稱界面

6．名稱編輯完成后，點擊導出配置，彈出路徑選擇頁面，請選擇 U 盤的根目錄，另外不要更改文件名（文件名必須為Switch.cfg），然后點擊保存。

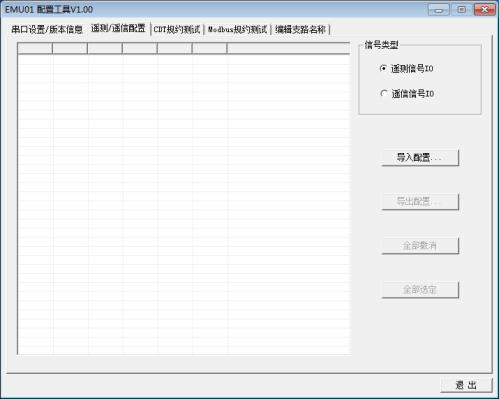

7．點擊遙測/遙信配置頁簽，出現圖 5 所示界面。

圖5 遙測/遙信配置界面


8．點擊導入配置，選擇 U 盤中導出的文件 mstDefaultConfig.cfg，點擊打開，出現圖 6 所示界面。

圖6 選擇遙測/遙信配置界面

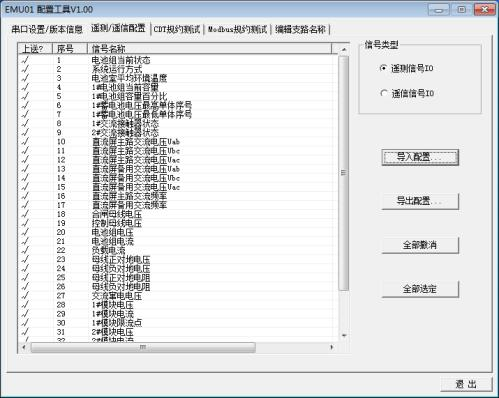

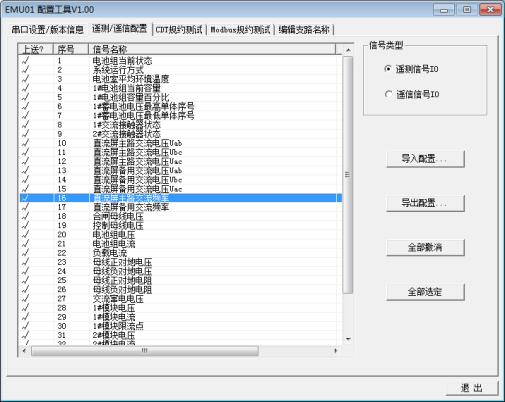

9．選擇遙測信號 IO，如圖 7 所示。然后在窗口中的信號量前面直接點擊，會出現√，表示該信號量要上送后臺。

圖7 選擇遙測/遙信配置界面

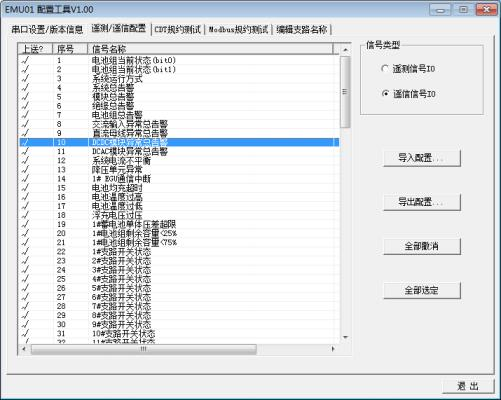

10．選擇遙信信號 IO，如圖 8 所示。然后在窗口中的信號量前面直接點擊，會出現√，表示該信號量要上送后臺。

圖8 選擇遙測/遙信配置界面

11．信號選擇完成后，點擊導出配置，彈出路徑選擇頁面，請選擇 U 盤的根目錄，另外不要更改文件名（文件名必須為mstConfig.cfg）。
點擊保存，然后確認所有對話框。U 盤的根目錄下將產生四個文件。

1）mstConfig.cfg：信號點表配置文件。通過 U 盤將該文件導入到 EMU01MC 后，EMU01MC 就會按照此點表上送后臺數據。

2）EMU01MC 直流系統 CDT 規約 IO 信號表.htm：CDT 協議點表文件。描述后臺協議的信號表，供綜合自動化廠家編制后臺通信程序使用，請保存備案。

3）EMU01MC 直流系統 MODBUS 規約 IO 信號表.htm：MODBUS 協議點表文件。描述后臺協議的信號表，供綜合自動化廠家編制后臺通信程序使用，請保存備案。

4）RTUio.ini：為調試程序自身使用的后臺通信協議信號表。

12．將配置文件(mstConfig.cfg, Switch.cfg)導入到 EMU01MC。

將 U 盤插入 EMU01MC 的 USB 接口上，點擊系統配置進入密碼界面，輸入維護級密碼“090508”進入維護級菜單，點擊 U盤導入導出數據進入數據導入導出界面，點擊導入后臺配置文件，U 盤中的后臺點表配置文件就會導入到 EMU01MC中，導入完畢后會提示導出完成，取出 U 盤。

13．測試后臺協議。

如果需要測試上面配置的參數是否能夠正常使用，需按照如下步驟操作。

1）將生成的 RTUio.ini 文件和“EMU01MC 協議配置工具”軟件拷貝到計算機同一個目錄下。

2）將計算機的串口與 EMU01MC 的 COM2/COM3 相連(COM2 為 RS485 口，COM3 為 RS232 口)，將 EMU01MC 的后臺協議設置為 MODBUS，復位 EMU01MC。

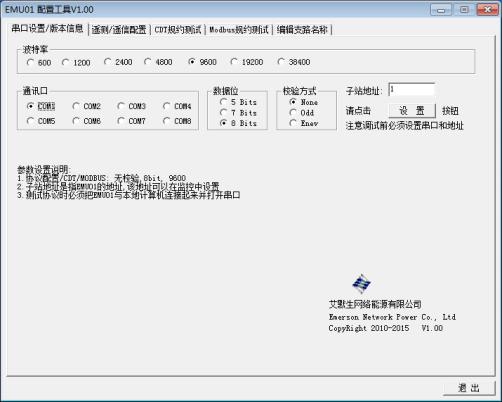

3）啟動“EMU01MC 協議配置工具”，進入圖 9 所示頁面，設置并打開計算機端的串口。

圖9 串口設置/版本信息界面

4）進入如圖 10 圖所示頁面，打開最后一次導入到 EMU01MC 中的配置文件 mstConfig.cfg。

圖10 導入 EMU01MC 配置文件界面

注意

一定要保證配置工具現在打開的配置文件就是 EMU01MC 當前運行的配置文件。

5）進入跟 EMU01MC 中設置的后臺協議相對應的規約測試頁面查對上送的實時數據。如果顯示當前信號值全為“無效”，則可能當前通信存在問題，請檢查接線是否正確串口是否已打開；也可能是配置工具打開的配置跟 EMU01MC 當前運行的配置不一致所引起，請重新執行步驟 4），如果不確定配置文件是否一致，請重新對后臺通過配置軟件配置參數。

復制信號點表

如果有多臺相同配置的 EMU01MC，可以將上面配置得到的信號點表按照步驟 8 導入到其它 EMU01MC 中，特別需要注意的是：如果系統配置不同，需要重新配置信號點表。

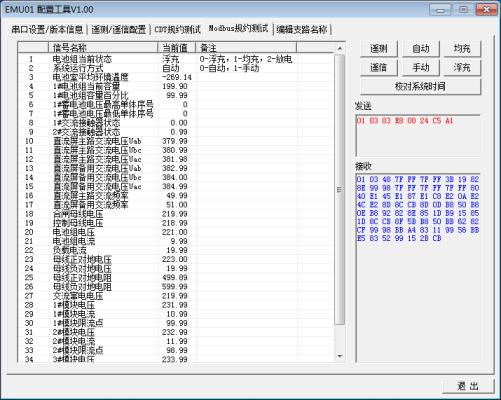

打開 EMU01MC 協議配置工具設置串口、波特率、校驗方式后，選擇 MODBUS 協議窗口，程序會自動讀取數據，如圖11 所示。

圖11 自動讀取數據信息
