電壓調節裝置就是降壓穩壓設備，是合母電壓輸入降壓單元，降壓單元再輸出到控母，調節控母電壓在設定范圍內（110V或220V）。當合母電壓變化時，降壓單元自動調節，保證輸出電壓穩定。降壓單元也是以輸出電流的大小來標稱的。
降壓單元目前有兩種:1.有級降旺硅鏈;2.無級降壓斬波。有級降壓硅鏈有五級降壓和七級降壓，電壓調節點都是3.5V，也就是說合母電壓升高或下降3.5V時，降壓硅鏈就自動調節穩定控母電壓。無級降壓斬波就是一個降壓模塊，它比降壓硅鏈體積小，它沒有電壓調節點，所以輸出電壓也比降壓硅鏈要穩定，還有過電壓、過電流和電池過放電等功能。不過目前無級降壓斬波技術還不是很成熟，常發生故障，所以還是降壓硅鏈使用較廣泛。
一、電壓調整單元的工作原理
配置2V、108只蓄電池直流屏，因蓄電池組的均充、浮充電壓（分別為254v和243V）通常高于控制電壓·為保證控制母線為220VX（1士110%)，因此需采用電壓調整裝置進行調壓。在直流屏中常用的調壓方法有：硅鏈或硅降壓模塊及利用無極降壓斬波的方法，這里重點介紹目前直流系統中應用廣泛的硅鏈或硅降壓模塊的降壓方法，7級硅降壓模塊降壓原理圖如圖所示。

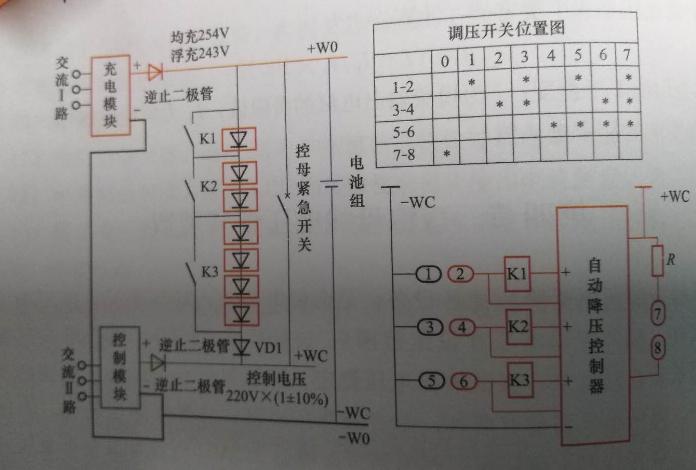

7級硅鏈調壓裝置原理圖

二、調壓原理
在直流電源系統正常運行(當交流正常供電)時，調整硅降壓模塊加在逆止二樓管VDI陽極上的電位低于控制高額開關電源模塊輸出的正極電位，逆止二極管VTI處于截止狀態，硅降壓裝置不工作，控制電壓由控制高頻開關電源模塊直接提供穩壓精度為土0.5%的220V控制電壓。當控制模塊故障或交流失電時，控制模塊停止工作，控制母線+ wc的電壓可通過蓄電池經降壓單元來提供。
圖中K1一K3是三個調壓繼電器，它們的動合接點分別與一個、兩個和四個硅降壓模塊相連(每一個降壓模塊可降壓5.6V，7個降壓模塊最大降壓值為39V),它們的線圈可由自動降壓控制器自動或通過調節萬轉開關手動控制。

自動降壓控制器由取樣單元實時監測控制母線電壓，當控制電壓過高或過低時，自動降壓控制器可根據電壓的高低自動地分別使K1~ K3三個調壓繼電器接通或斷開改變穿人降壓回路的降壓模塊數量，從而使控制電壓達到220V*(1士10%)。
如當交流失電時，若蓄電池處于浮充狀態，此時蓄電池組電壓為243V,為保證控母電壓為220V則應降壓23V.此時，自動降壓控制器自動接通K1和K2線圈，K1和K2的接點閉合短接3個降壓模塊，蓄電池經4個降壓模塊降壓，降壓值為4*5.6=22.4(V).實際控制電壓為243-22.4=220.6 (V),從而保證控制電壓為220V*（1±10%）.
