艾默生EGU01 監控單元常見故障快速排查舉措
索引：通用開關檢測單元,EGU01,監控單元故障,直流屏告警 發布日期：2021-06-22
1 告警燈亮
艾默生通用開關檢測單元EGU01 告警燈亮按如下方法排查：
1.1 如果系統柜里有EMU10（MA），點擊主界面“告警”，進入告警界面，通過查找當前告
警項與告警燈亮的 EGU01 模塊查找具體支路故障；
1.2 如果沒有 EMU10（MA）與告警燈亮的 EGU01 連接，可按表 1 進行排查：
|
EGU01 地址
|
故障排查點
|
接線方法
|
|
54
|
1~13 路為絕緣檢測，14~26 路為開關量檢測，27 路為電池熔絲斷檢測，28 路用于溫度檢測
|
開關量檢測：各空開輔助觸點一端分別接入到EGU01的對應端子；另一端作為公共端統一連接到 EGU01 的“＋12V”端子。
溫度檢測：將溫度傳感器電源端統一連接到 EGU01 的“＋12V”端子，信號端分別接入EGU01的對應端子。注意接入的為電流型溫度傳感器。
絕緣從機檢測：將漏電流傳感器電源分別連接到 EGU01“＋12V”、“-12V”、“GND”端子，漏電流傳感器的信號輸出端分別接入EGU01的對應端子。校正線從EGU01的“ADJ+”端子引出，沿負載電流的方向穿過該從機所有支路的漏電流傳感器后接到 EGU01 的“ADJ-”端子。
|
|
55
|
1~14 路為絕緣檢測，15~28 路為開關量檢測
|
|
|
56
|
1~21最大可為21 路開關量檢測，22～25 路作為專用開關量檢測使用（母線聯絡開關，充電機熔絲斷，絕緣繼電器告警，電池熔絲斷），其中絕緣繼電器開關量檢測固定為常開檢測,其它三路固定為常閉檢測【如果如專用開關量檢測不用：22、23、25 路必須與+12V 短接，24 路不用接線，否則會告警】；第 26～28 路可以進行最大三路溫度的檢測。
|
|
|
57~79
|
28 路全開關量檢測
|
|
|
80~111
|
28 路全絕緣檢測
|
表 1 EGU01 告警排查點
2 EGU01 通信不良
EGU01 與EMU10(MA)通信不良按以下步驟排查：
2.1 EGU01 通過 CAN 口與 EMU10(MA)連接通信，先排查 EGU01 的 C+、C-端口與 EMU10(MA)的 CAN2 口的接線：+線接+線，-線接-線，在系統通訊走線上應遵循 CAN 總線規則，即所有CAN 設備均應串接在同一條總線上；總線的兩端應設置阻值 120Ω的匹配電阻。如圖所示，EMU10(MA)內置匹配電阻，應默認為總線的一個終端，其他設備依次掛在總線上，總線末端設置120Ω匹配電阻。（若末端設備為監控配電單元?jiǎng)t可以通過跳線方式增加匹配電阻，若為整流模塊則需外接 120Ω電阻；通訊線推薦使用屏蔽雙絞線，屏蔽層應單端接地。）

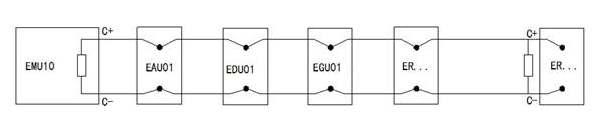

圖 1 CAN 總線走線方式
2.2 EMU10(MA)對系統中 EGU01 進行正確的設置，需要判斷 EGU01 是屬于交流屏還是直流屏，以直流屏為例：主界面點擊進入系統配置，鍵入密碼 090508，進入直流屏參數設置
（交流屏則進入交流屏參數設置：交流屏可設置為 0~5，地址范圍為 75~79），點擊系統
參數設置對 EGU01 進行參數配置；EGU01 根據具體功能分為開關量采集、絕緣從機、溫
度采集（EMU10 暫不可設置使用），根據實際 EGU01 地址撥碼設置；

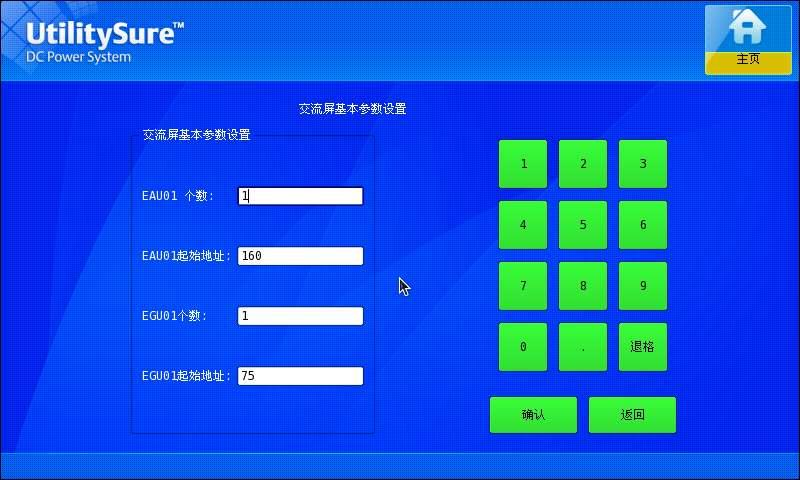

圖 2 交流屏 EGU01 參數設置

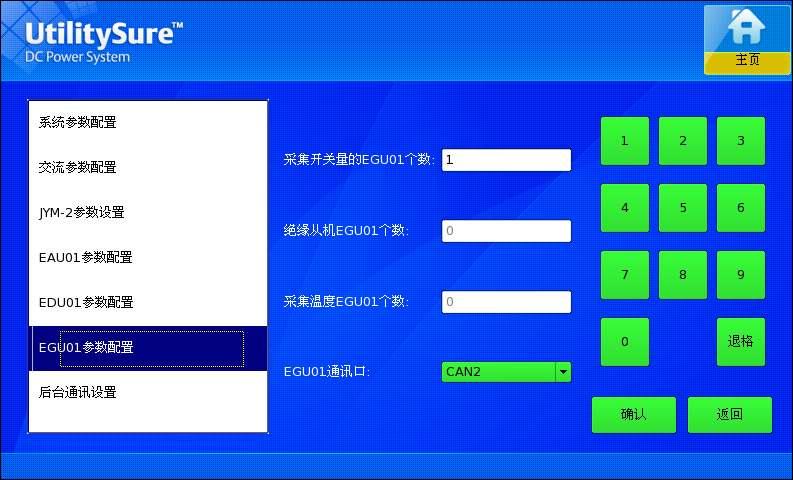

圖 3 直流屏 EGU01 參數設置

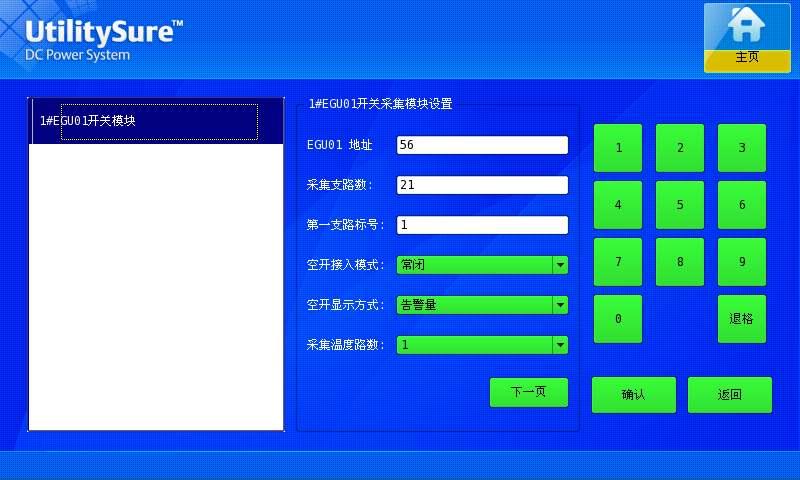

圖 4 開關量采集參數設置
2.3 EGU01 需要與 EMU10(MA)中對應的配置一致，EGU01 撥碼為八位撥碼，從左至右 12345678位，撥圖示下方為 ON 值為 0，上方為 OFF 值為 1。第 7 位為保留位，暫無意義；第 8 位為RS485 通信波特率設置，ON 為 9600，OFF 為 19200；撥碼 1~6 位為地址位，對應關系如表 2、表 3：
|
撥碼位
|
上級監控設置 EGU01 的地址
|
|||||
|
1
|
2
|
3
|
4
|
5
|
6
|
48
|
|
0
|
0
|
0
|
0
|
0
|
0
|
49
|
|
1
|
0
|
0
|
0
|
0
|
0
|
50
|
|
0
|
1
|
0
|
0
|
0
|
0
|
51
|
|
1
|
1
|
0
|
0
|
0
|
0
|
52
|
|
0
|
0
|
1
|
0
|
0
|
0
|
53
|
|
1
|
0
|
1
|
0
|
0
|
0
|
54
|
|
…
|
…
|
…
|
…
|
…
|
…
|
…
|
|
1
|
1
|
1
|
1
|
1
|
1
|
111
|
表 2 EGU01 撥碼與地址對應關系
|
地址
|
EGU01 功能
|
|
48~53
|
預留功能
|
|
54
|
1~13 路為絕緣檢測，14~26 路為開關量檢測，27 路為電池熔絲斷檢測，28 路為溫度檢測
|
|
55
|
1~14 路為絕緣檢測，15~28 路為開關量檢測
|
|
56
|
最大開關量檢測為前 21 路，22~25 路為專用開關量（母線聯絡開關、充電機熔絲斷、絕緣繼電器告警、電池熔絲斷）檢測，26~28路可以進行最大三路溫度檢測
|
|
57~79
|
28 路全開關量檢測
|
|
80~111
|
28 路全絕緣支路檢測
|
表 3 EGU01 不同地址對應功能
如圖 5 示 EGU01 撥碼狀態表示：RS485 通信波特率為 9600，地址為 69，為 28 路全開關量檢測。
圖 5 EGU01 撥碼示例
更多資訊，請致電廣深直流屏技術服務中心：400-9936610 或添加微信：zhiliuping
