JK0608-C監控主機界面說明
索引：JK0608-C監控,電力監控模塊,直流屏核心模塊 發布日期：2022-09-21
JK0608-C直流屏監控主界面采用圖形化顯示，直觀顯示系統結構以及主要監測數據。
負責人密碼： 初始用戶密碼123456。
1 JK0608-C直流屏監控主界面介紹
圖1：監控主界面
◆ 監控主界面可直觀顯示交流進線狀態、交流數據。
◆ 監控主界面可直觀顯示直流電源、電池組和母線的重要遙測、遙信數據。
◆ 主界面開關均為動態顯示。
◆ 觸摸對應圖片可進入詳細信息查看界面。
◆ 下側設置有系統快捷菜單，點擊可進入相應界面。
2 直流電源詳細數據

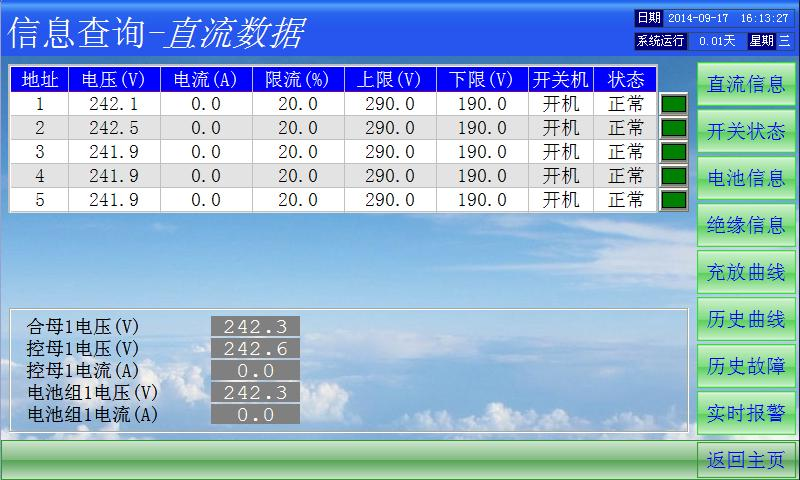

圖2：直流數據查詢
點擊主界面的模塊圖標進入對應分組的數據顯示界面。
直流電源詳細數據界面可顯示各個模塊的輸出電壓、輸出電流、工作狀態；直流控制母線電壓、直流合母母線電壓、負載電流，電池組電壓電流。
3 電池詳細數據

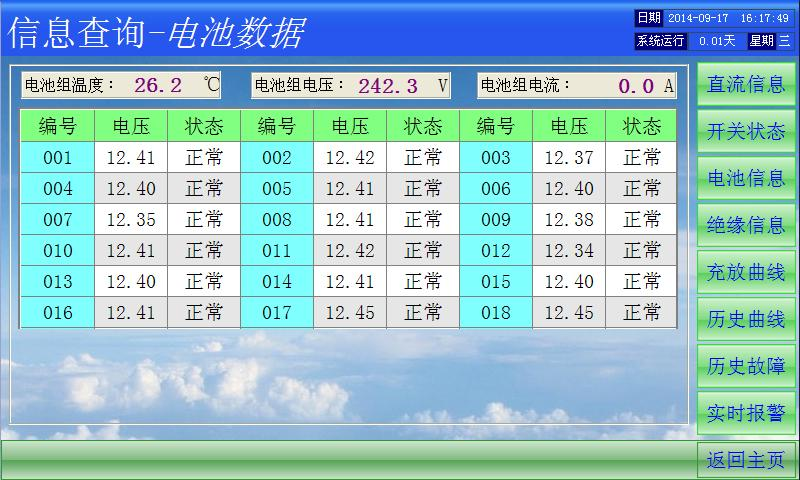

圖3：電池組數據查詢
電池詳細數據界面可顯示蓄電池組的溫度、電壓、電流，可顯示單節電池的電壓。
4 絕緣數據

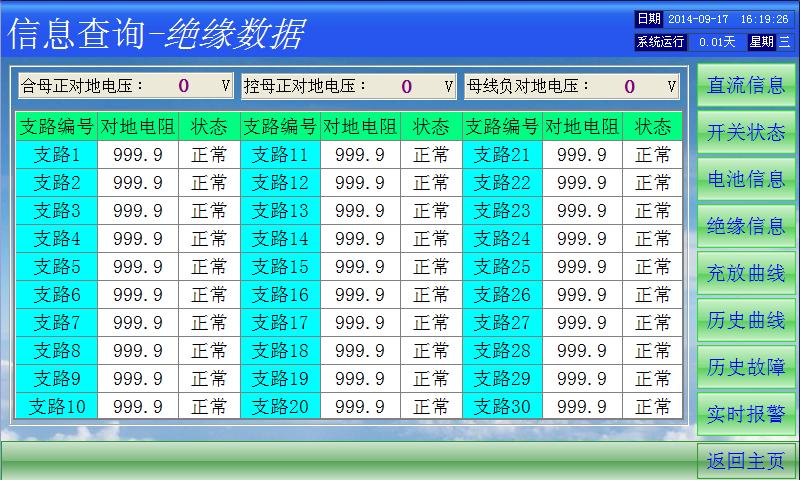

圖4：絕緣數據查詢
絕緣數據界面可查看直流母線絕緣正負對地電壓、正負對地電阻。(單位：KΩ）
5 開關量查詢

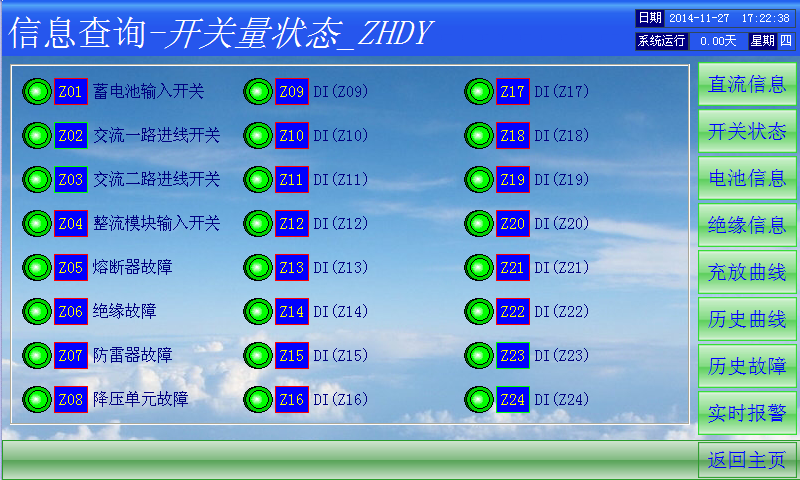

圖5：開關量查詢
開關量數據界面可顯示開關量狀態，可以通過翻頁查看更多的開關量。（紅色表示告警或分位；綠色表示正常或合位）
6 實時故障查看

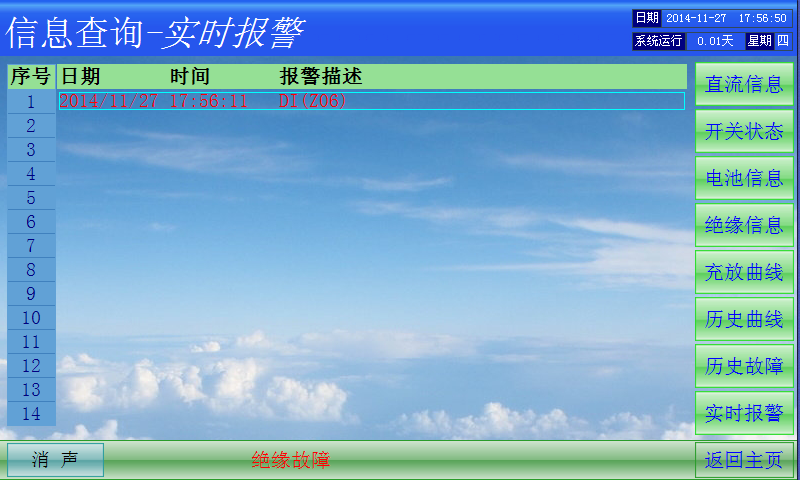

圖6：實時警報查詢
點擊主界面的“故障”按鈕（僅在存在故障時出現），進入實時警報查詢界面。
實時警報查看界面可顯示當前故障的序號、發生單元名稱、報警內容、報警時間。點擊顯示的報警項，下端會顯示出對應的報警內容。（此功能對于可定義顯示內容的開關量輸入信號，可方便顯示出用戶自定義的報警內容）
7 歷史故障查看

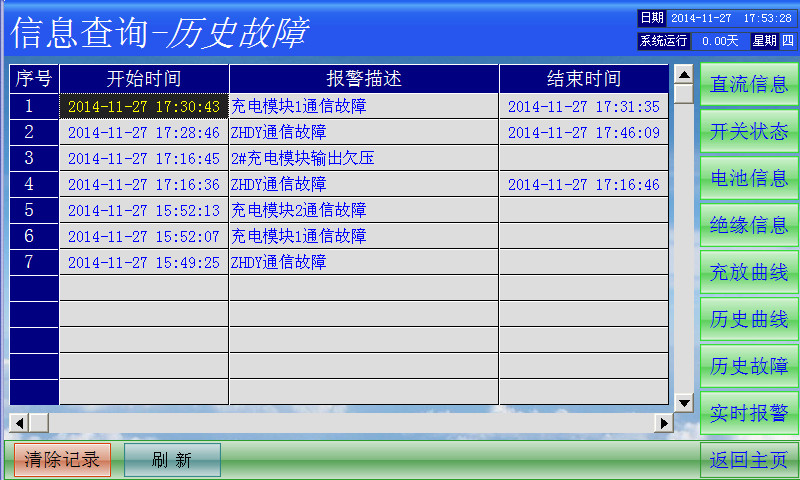

圖7：歷史記錄
點擊主界面的“歷史記錄”，進入歷史記錄查詢界面。
歷史記錄查看界面可顯示歷史警報的發生單元名稱、報警內容、報警時間。
8 系統控制界面
圖8：系統控制
點擊主界面的“系統控制”，選擇“負責人”，輸入密碼后可控制模塊開關機狀態和充電狀態。
9 修改密碼

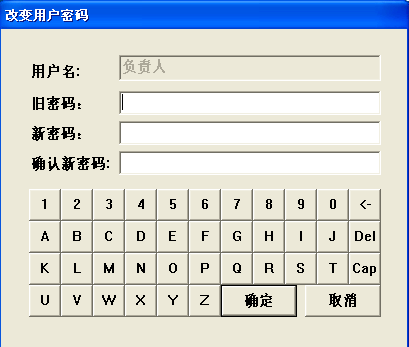

圖9：修改密碼
點擊主界面的“密碼修改”，輸入密碼后，提示輸入新密碼，輸入新密碼即可。
