什么是直流屏？

直流屏也稱作直流電源操作系統，是一種能夠提供穩定電源的裝置，是全新的數字化控制、保護、管理的設備。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。

直流屏工作原理

直流屏由交流配電部分、整流部分、直流饋電部分、監控部分組成。其中交流配電部分主要由交流配電單元組成。整流部分由充電模塊和隔離二極管組成。直流饋電部分由降壓硅鏈、絕緣檢測、合閘分路和控制分路組成，監控部分由監控模塊和配電監控組成。原理圖如圖1所示。

系統交流輸入正常時，兩路交流輸入經交流切換控制電路選擇其中一路輸入，并通過交流配電單元給各個充電模塊供電。充電模塊將三相交流電轉換為220V或110V的直流，經隔離二極管隔離后并聯輸出，一方面給電池充電，另一方面通過合閘分路和控制分路給負載提供正常的直流電源。

交流輸入停電或異常時，充電模塊停止工作，由電池通過合閘分路和控制分路給負載供電。交流輸入恢復正常以后，充電模塊對電池充電。

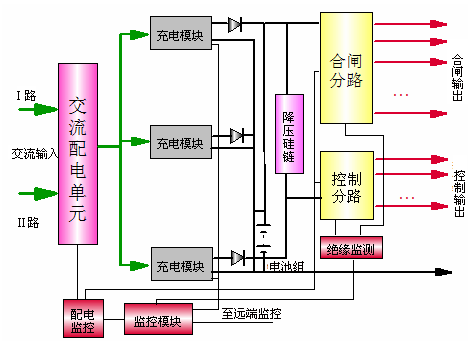

圖1：電力操作電源系統原理框圖

直流屏有哪些作用？

直流屏廣泛應用于大中小型發電廠和變電站，可以為高壓開關在正常運行和事故狀態下的分合閘、繼電保護、自動控制、開關信號指示、事故照明等提供直流電源。隨著電網自動化程度越來越高，直流屏將成為重要設備之一。直流屏的可靠性是其他電源裝置不可替代的，它能滿足變電站和發電廠這些場合對電源的高可靠性要求。

1、一般情況下，直流屏常見的型號為GZDW，主要是用來供應直流電源的。通常我們也會在發電廠以及變電站中見到，主要的原因就是直流屏能夠控制負荷、動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。

2、直流屏采用的是一種單板結構，在其內部含有著絕緣檢查、接地選線、電池活化等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔，人機界面友好，符合用戶使用習慣。

3、直流屏系統還能夠提供遠程的檢測以及控制，同時還有著遙控、遙測、遙信等等功能。通過遠程通訊接口可以從遠處獲得直流電源系統運行參數，還可通過該接口設定和修改運行狀態及定值，滿足電力自動化和電力系統無人值守變電站的要求；配有標準RS232/485串行接口和以太網接口，可方便納入電站自動化系統。

廣深直流屏技術中心對直流屏從定義，工作原理和作用等方面進行了闡述。也希望大家閱讀完以后，對于直流屏有一個比較完整的了解。
