EAU01監控單元常見故障快速排查分析

1    兩路交流不能切換、不能切入交流

EAU01 出現兩路交流之間不能切換，或兩路交流都不能切入系統的故障，多是客戶接線錯誤導致。詢問客戶 EAU01 不良模塊條碼，如果是 13 年 9 月前生產，按如下 1、2、3、4 項查檢；如果是 13 年 9 月后生產，按如下 3、4 項查檢；

1.1  檢查不良模塊 ECA、NCA 接線端口是否接入交流信號，兩路交流信號只能接入 EA、EB、EC、EN、NA、NB、NC、NN 對應的接線端口，如果模塊已損壞需更換模塊重新正確接線；

1.2  檢查不良模塊的接觸器控制信號是否接入 NR+/-、ER+/-之間的懸空端口里，如接錯將控制信號接回 NR+/-、ER+/-正確端口可以消除故障；

圖 1  膠棉堵住不接線的端口

1.3  禁止將 220V交流接入EAU01的NR+/-、ER+/-端口，否則會損壞EAU01。如圖 2 示：

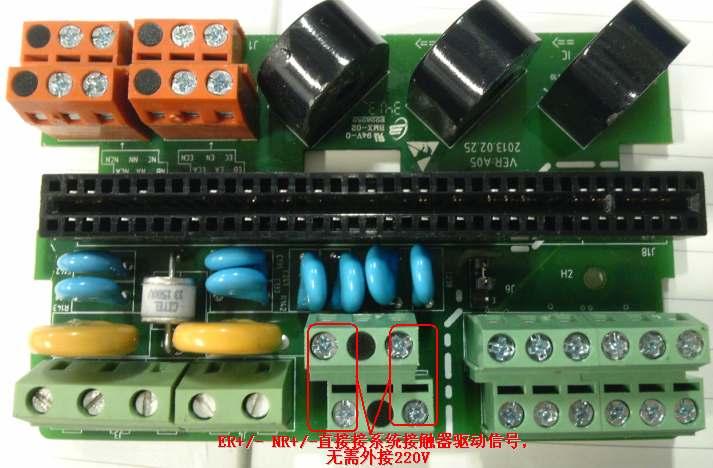

圖 2  220V 交流不能接入紅框處端口

1.4  如果檢查以上接線都沒有異常，查看系統交流接觸器型號、功率，如果是 200A 以上的接觸器需聯系技術支持幫助；

2    EAU01 通信不良

EAU01  與 EMU10(MA)通信不良按以下步驟查找：

2.1  EAU01 通過 CAN 口與 EMU10(MA)連接通信，先排查EAU01的 C+、C-端口與 EMU10(MA)的 CAN2 口的接線：+線接+線，-線接-線，在系統通訊走線上應遵循 CAN 總線規則，即所有CAN 設備均應串接在同一條總線上；總線的兩端應設置阻值 120Ω的匹配電阻。如圖所示，EMU10(MA)內置匹配電阻，應默認為總線的一個終端，其他設備依次掛在總線上，總線末端設置 120Ω匹配電阻。見圖3（若末端設備為監控配電單元則可以通過跳線方式增加匹配電阻，若為整流模塊則需外接 120Ω電阻；通訊線推薦使用屏蔽雙絞線，屏蔽層應單端接地。）

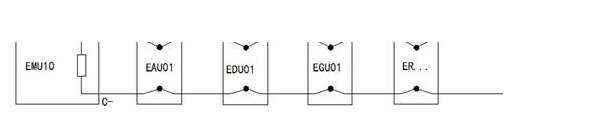

圖3  CAN 總線走線方式

2.2  EMU10(MA)對系統中 EAU01 進行正確的設置，需要判斷 EAU01 是屬于交流屏還是直流屏，以直流屏為例：主界面點擊進入系統配置，鍵入密碼 090508，進入直流屏參數設置（交流屏則進入交流屏參數設置，交流屏 EAU01 個數可設置為 0 或 1，地址范圍為 160~163），點擊系統參數設置對 EAU01 進行參數配置；EAU01 個數直流屏固定為 1，地址范圍為 164~167，具體地址則根據實際 EAU01 地址撥碼設置；見圖 4、圖 5：

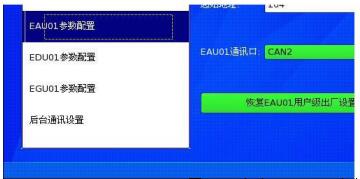

圖 4  直流屏 EAU01 參數設置

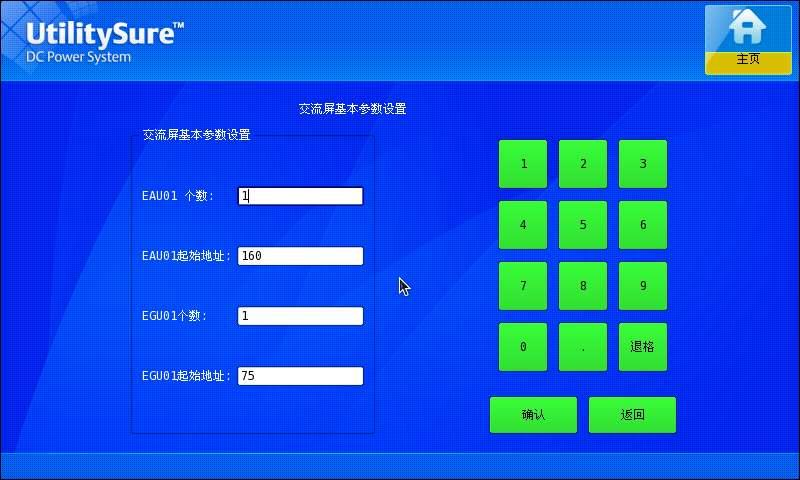

圖 5  交流屏 EAU01 參數設置

2.3  艾默生EAU01監控單元 需要與 EMU10(MA)中對應的配置一致，EAU01 撥碼為四位撥碼，從左至右 1234位，撥圖示下方為 ON，上方為 OFF，第 1 位為預留功能位，可不用設置。第 2、3、4 位為地址位：第 2 位用于設置 EAU01 的控制模式，撥 OFF 為全自動模式，撥 ON 為 ATS 模式；第3、4 位為序號位：用于設置 EAU01 序號。第 2、3、4 位撥碼共同設置 EAU01 的屬性見表 1：

表 1 EAU01 地址撥碼屬性

如圖 6 示撥碼表示 EAU01，模塊地址為 160，1 號 ATS 工作模式。

圖 6 EAU01 撥碼示例
